Замена ЖК-экрана Samsung WB1100F

Удалите шесть винтов Phillips #00 длиной 1,2 мм, соединяющих площадку для штатива и соседние винты.

Удалите шесть винтов Phillips #00 длиной 1,2 мм с боковой стороны камеры.

Используйте пластиковый инструмент для открытия или лопатку, если она имеется.

Используя плоский конец лопатки, ослабьте соединение между задней панелью и устройством. Удалите заднюю панель вручную.

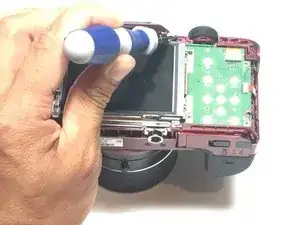

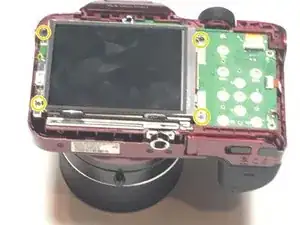

Удалите четыре винта Phillips #1 длиной 1,2 мм, соединяющих ЖК-экран.

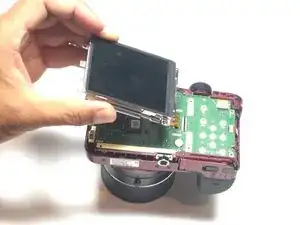

Переверните ЖК-экран, чтобы обнаружить кабель дисплея.

Используя кончик лопатки или ноготь, поднимите маленький фиксирующий рычаг на ZIF-разъеме кабеля дисплея.

Убедитесь, что вы поднимаете фиксирующий рычаг, а не сам разъем.

Используя пинцет, удалите шлейф из его разъема на материнской плате.

Белая линия на шлейфе указывает край зоны подключения. Для повторной установки вставьте кабель в разъем до этой линии, а затем закройте фиксирующий рычаг. Если кабель не вставляется легко до (или очень близко к) этой линии, возможно, он неправильно выровнен и требует бережного удаления и переустановки.
