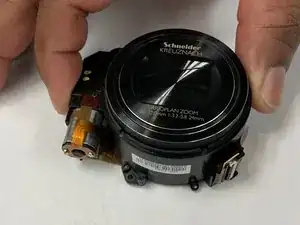

Замена блока объектива Samsung WB150F

Камеры

Данное руководство содержит пошаговую инструкцию по замене блока объектива Samsung WB150F, если на вашем устройстве наблюдается плохая фокусировка или неравномерная фокусировка по изображению.

Объектив камеры — это инструмент, предназначенный для направления света в фиксированную фокальную точку.

Перед тем как приступить к работе, проверьте аккумулятор, чтобы убедиться, что устройство получает питание.

Перед началом убедитесь, что аккумулятор извлечён из камеры, и устройство отключено от всех внешних источников питания.

Шаг 1

Отсек для аккумулятора расположен на нижней стороне камеры.

Шаг 2

Поверните камеру объективом к себе. Чтобы открыть отсек аккумулятора, сдвиньте фиксатор крышки влево. Одновременно дайте крышке отсека раскрыться.

Шаг 3

Подготовьте отвёртку PHO с крестообразным наконечником и пластиковую лопатку. Если у вас нет пластиковой лопатки, как на фото, вместо неё можно использовать банковскую карту или медиатор.

Шаг 4

Снимите переднюю панель, используя отвёртку для выкручивания винтов, отмеченных на фото (всего 5 штук).

Теперь переднюю панель можно отсоединить от камеры.

Шаг 5

Теперь камера должна выглядеть так же, как на изображении.

Шаг 6

Переверните камеру и отогните заднюю крышку с помощью пластиковой лопатки (или банковской карты, или медиатора). Сторона с экраном должна теперь выглядеть так же, как на втором фото.

Примечание: для снятия задней крышки не нужно выкручивать дополнительные винты — она просто отщёлкивается.
