Замена модуля вспышки Samsung WB150F

Камеры

Это руководство описывает процедуру замены модуля вспышки Samsung WB150F в случае, если устройство не срабатывает или мощность вспышки недостаточна.

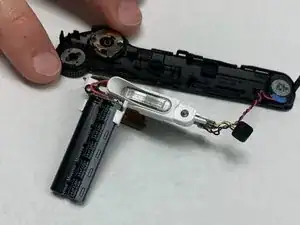

Модуль вспышки служит для подсветки объектов для улучшения качества снимков.

Перед использованием этого руководства проверьте аккумулятор, чтобы убедиться, что устройство получает питание.

Перед началом убедитесь, что аккумулятор извлечён из камеры и устройство отключено от внешнего источника питания.

Шаг 1

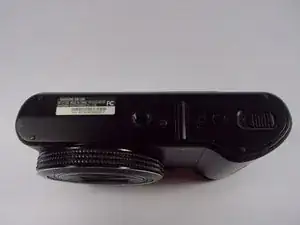

Отсек для аккумулятора расположен на нижней стороне камеры.

Шаг 2

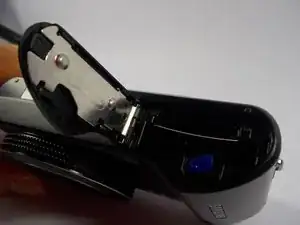

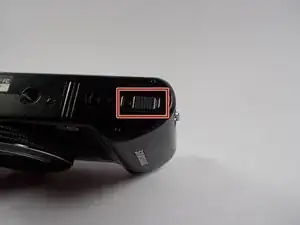

Разверните камеру объективом к себе. Чтобы открыть отсек аккумулятора, сдвиньте фиксатор крышки аккумулятора влево. Одновременно позвольте крышке аккумулятора откинуться.

Шаг 3

Подготовьте отвёртку Phillips PH0 и пластиковую лопатку. Если у вас нет пластиковой лопатки, как на фото, можно использовать банковскую карту или медиатор.

Шаг 4

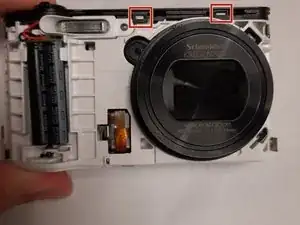

Снимите переднюю панель, отвинтив отвёрткой винты, обведённые на каждом из фото (всего 5).

Теперь передняя панель может быть снята с камеры.

Шаг 5

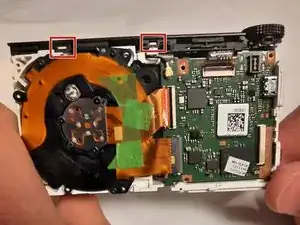

Ваша камера теперь должна выглядеть как на фото.

Шаг 6

Переверните камеру и с помощью пластикового инструмента для вскрытия (или банковской карты, медиатора) отожмите заднюю крышку корпуса. Сторона с экраном должна теперь соответствовать второй фотографии.

Примечание: для снятия задней крышки дополнительно отвёртка не требуется — она должна защёлкиваться и сниматься без винтов.
