Замена LCD-экрана Samsung WB150F

Соберите отвертку PHO с крестовым жалом и пластиковую лопатку. Если у вас нет пластикового инструмента, похожего на изображённый, можно использовать кредитную карту или медиатор.

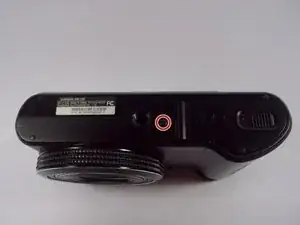

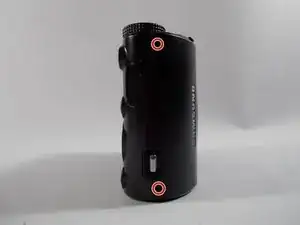

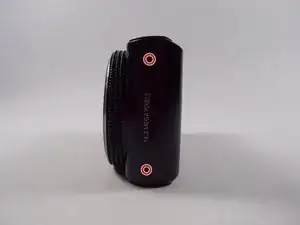

Снимите переднюю панель, открутив винты, обведённые на каждом из фото (всего 5).

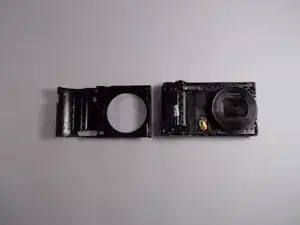

Теперь передняя панель может быть снята с камеры.

Ваша камера теперь должна выглядеть как на фото.

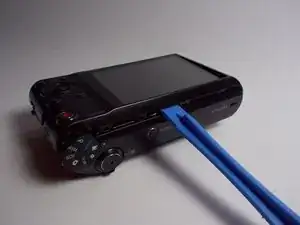

Переверните камеру и приподнимите заднюю оболочку камеры с помощью инструмента для открывания (или кредитной карты, или медиатора). Сторона экрана вашей камеры теперь должна напоминать камеру на втором фото.

Примечание: снятие задней оболочки не требует удаления дополнительных винтов, она просто должна отстать.

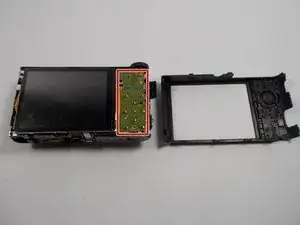

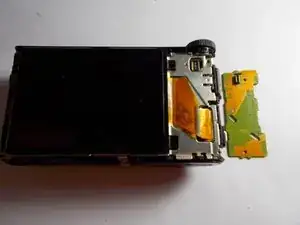

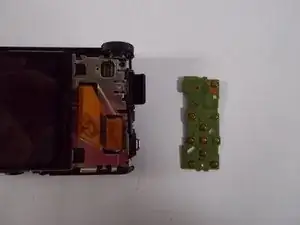

Стороны экрана снимите плату с кнопками (обведённую красным) с камеры, используя разъём, расположенный в верхнем правом углу экрана.

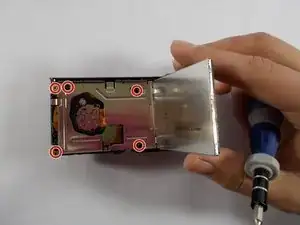

Снимите металлический корпус, приподняв старый экран и открутив 5 винтов, обведённых на первом фото.

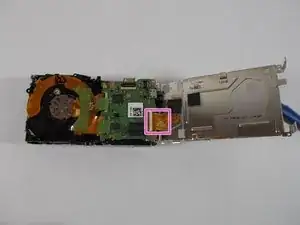

LCD-экран имеет шлейф, идущий к основной плате, как показано на втором фото, который необходимо отсоединить.

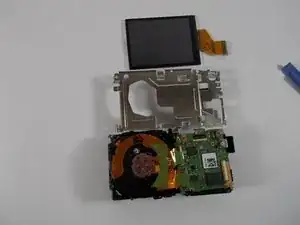

Ваша камера теперь должна напоминать третье фото.
