Замена материнской платы Samsung WB1100F

Открутите шесть винтов диаметром 1,2 мм, крестовая отвёртка №00, прикреплённых к разъёму штатива и соседних областях.

Открутите шесть винтов диаметром 1,2 мм, крестовая отвёртка №00, с боковой стороны камеры.

При наличии используйте пластиковую отвёртку или лопатку.

Плоским концом лопатки ослабьте соединение между задней панелью и корпусом устройства. Снимите заднюю панель вручную.

Открутите четыре винта диаметром 1,2 мм, крестовая отвёртка №1, прикреплённые к ЖК-экрану.

Переверните ЖК-экран, чтобы открыть кабель дисплея.

Кончиком лопатки или ногтем приподнимите фиксирующую защёлку на разъёме ленточного кабеля типа ZIF.

Убедитесь, что Вы поднимаете шарнирную фиксирующую защёлку, а не сам разъём.

Пинцетом извлеките ленточный кабель из разъёма на материнской плате.

Белая линия на этом кабеле обозначает край зоны соединения. При установке вставьте кабель в разъём до этой линии, затем закройте фиксирующую защёлку. Если кабель не вставляется легко до (или почти до) этой линии, вероятно, он неправильно выровнен — аккуратно извлеките и переустановите его.

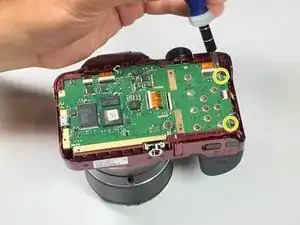

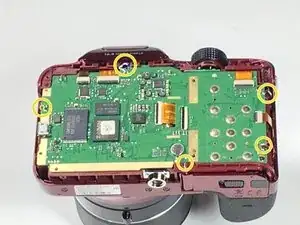

Открутите два винта диаметром 1,2 мм, крестовая отвёртка №00, прикреплённых к материнской плате.

Отпаяйте пять проводов, подключённых к материнской плате камеры.

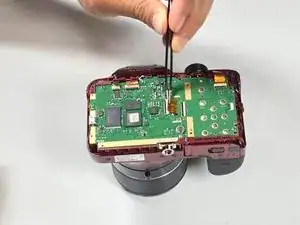

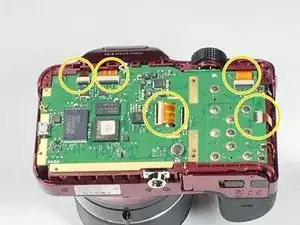

Кончиком лопатки или ногтем приподнимите фиксирующие защёлки на пяти разъёмах ZIF на материнской плате.

Убедитесь, что Вы поднимаете шарнирные фиксирующие защёлки, а не сами разъёмы.

Отсоедините пять ленточных кабелей от материнской платы камеры.

Белые линии на ленточных кабелях обозначают края зоны соединения. При установке вставьте кабели в разъёмы до этих линий, затем закройте фиксирующие защёлки. Если какой-либо кабель не вставляется легко до (или почти до) этой линии, вероятно, он неправильно выровнен — аккуратно извлеките и переустановите его.

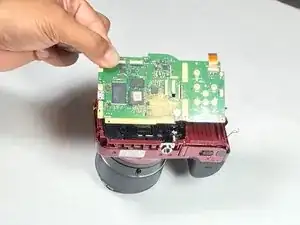

Аккуратно снимите материнскую плату.
