Замена объектива камеры Samsung WB1100F

Открутите шесть винтов Phillips #00 длиной 1,2 мм, крепящих док для штатива, и соседние винты.

Открутите шесть винтов Phillips #00 длиной 1,2 мм с боковой стороны камеры.

При наличии используйте пластиковую инструмент или лопатку.

Используя плоский конец лопатки, ослабьте соединение между задней панелью и корпусом. Снимите заднюю панель вручную.

Открутите четыре винта Phillips #1 длиной 1,2 мм, крепящих экран.

Переверните экран, чтобы открыть кабель дисплея.

Используйте кончик лопатки или ноготь, чтобы поднять маленькую фиксирующую крышку на разъеме шлейфа дисплея ZIF.

Убедитесь, что вы поднимаете шарнирную фиксирующую крышку, а не сам разъем.

С помощью пинцета извлеките ленточный кабель из его разъема на материнской плате.

Белая линия на этом ленточном кабеле обозначает край зоны соединения. При установке вставьте кабель в разъем до этой линии, а затем закройте фиксирующую крышку. Если кабель тяжело вставляется до этой линии (или близко к ней), вероятно, он смещен и требует аккуратного извлечения и переустановки.

Открутите два винта Phillips #00 длиной 1,2 мм, крепящих материнскую плату.

Распаяйте пять проводов, подключенных к материнской плате камеры.

Используйте кончик лопатки или ноготь, чтобы поднять маленькие фиксирующие крышки на пяти разъемах ZIF материнской платы.

Убедитесь, что вы поднимаете шарнирные фиксирующие крышки, а не сами разъемы.

Отсоедините пять ленточных кабелей от материнской платы камеры.

Белая линия на ленточных кабелях обозначает край зоны соединения. При установке вставьте кабели в разъемы до этих линий, затем закройте фиксирующие крышки. Если кабель плохо вставляется до (или близко к) этой линии, вероятно, он смещен и требует аккуратного извлечения и переустановки.

Аккуратно извлеките материнскую плату.

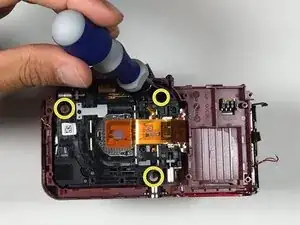

Открутите три винта Phillips #1 длиной 1,5 мм, крепящих блок объектива.

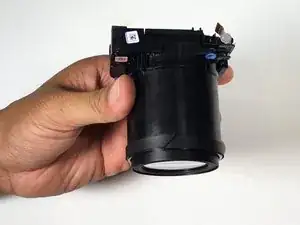

Извлеките блок объектива из основного корпуса камеры, поддев его лопаткой при необходимости.
