Замена лицевой панели Samsung WB2200F
Этот гид покажет, как снять лицевую панель Samsung WB2200F и может быть использован для замены сломанной лицевой панели или замены внутренних компонентов камеры.
Шаг 1

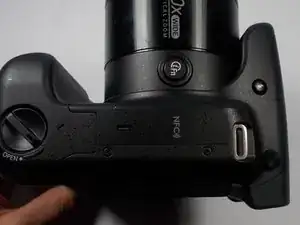

Поставьте камеру вверх дном на твердую поверхность, такую как стол. Убедитесь, что отсек для батареи виден.
Шаг 2
Поверните ручку против часовой стрелки, одновременно толкая крышку влево. Затем поднимите крышку, чтобы открыть батарею.
Шаг 3

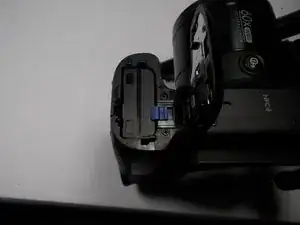

Сдвиньте синюю вкладку вправо, чтобы освободить батарею.
Шаг 4

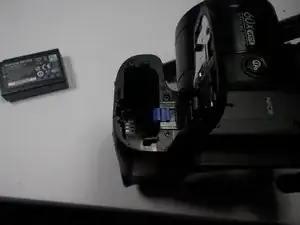

Осторожно извлеките батарею из камеры. Затем ее можно заменить на новую батарею.
Шаг 5
Снимите винты 6 мм, расположенные на дне и боках камеры, используя отвертку с головкой JIS размера 000.
Шаг 6
Снимите два винта 6 мм, расположенные под крышкой батареи, используя ту же отвертку с головкой JIS размера 000.
Шаг 7
Осторожно подденьте лицевую панель от корпуса камеры, начиная с отсека для батареи. Она должна сняться без особых трудностей, хотя может потребоваться усилие.
Убедитесь, что не повредили ни один из электронных компонентов камеры.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
