Замена сборки вспышки Samsung WB2100

Удалите 7 винтов снаружи камеры

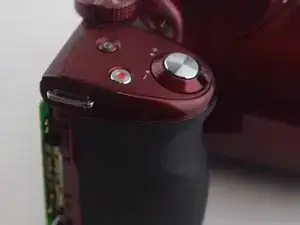

Два винта PH000 размером 5 мм с правой стороны корпуса камеры

Четыре винта PH000 размером 3 мм на дне и левой стороне корпуса камеры.

Используйте пластиковую лопаточку, чтобы выдавить заднюю панель. Начните с правой стороны и двигайтесь по кругу по часовой стрелке вокруг корпуса.

Вкладка HDMI / AV может выпасть. Это нормально, так как она не прикручена к задней панели.

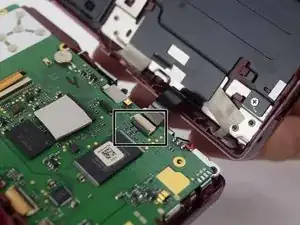

Отсоедините проводку от задней панели к материнской плате. Сделайте это, подняв черную вкладку с помощью пластиковой лопаточки, и провода вытянутся.

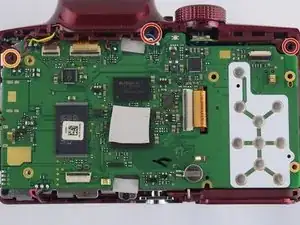

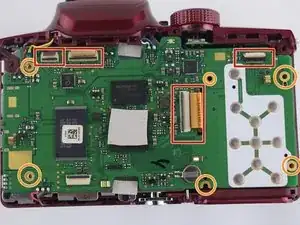

Открутите четыре винта PH000 размером 3 мм и два серебряных винта PH000 размером 1 мм с зеленой материнской платы.

Открутите два винта размером 3 мм с верхней крышки с помощью отвертки PH000.

Также открутите один винт размером 2 мм, также PH000.

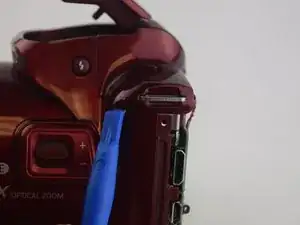

Используйте лопаточку и подденьте верхнюю крышку, начиная с левой стороны и продвигаясь вниз.

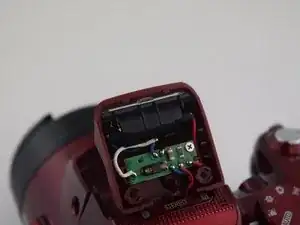

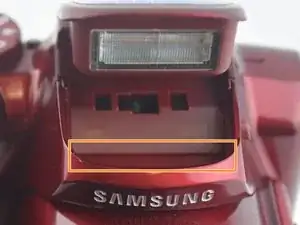

После отсоединения верхней части отодвиньте её назад, чтобы были доступны два винта PH000 для вспышки, и снимите крышку.

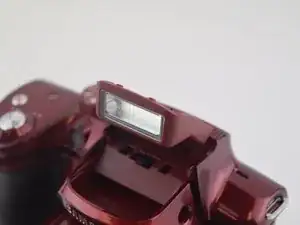

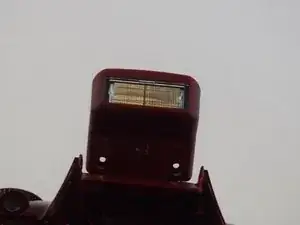

Удалите лампочку вспышки из красного корпуса и прозрачной крышки. Сделайте это, отодвинув лампочку вспышки назад из красного корпуса.

При сборке убедитесь, что вкладка на крышке вспышки обращена вверх.

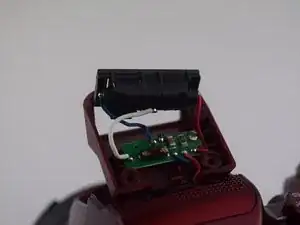

Отпаивайте провода от печатной платы. Узнайте больше о пайке здесь.
