Замена верхней крышки Canon EOS Rebel XTi
Снятие верхней крышки камеры необходимо для обслуживания или замены компонентов, таких как модуль вспышки или любые кнопки, расположенные на верхней части камеры. Для снятия верхнего корпуса необходимо демонтировать как заднюю, так и переднюю части корпуса.
Шаг 1
Поместите камеру вверх дном и расположите её так, чтобы была видна задняя часть камеры.
Шаг 2
Потяните оранжевую защёлку вправо, чтобы освободить основной аккумулятор.
Шаг 3
Чтобы извлечь дополнительный аккумулятор, переверните камеру так, чтобы экран дисплея был направлен вверх.
Поместите палец внутри пустого отсека аккумулятора и оттяните рифлённую вкладку аккумулятора от камеры.
Шаг 4
Положите камеру на бок так, чтобы мягкая рукоять была направлена вверх, а верхняя часть камеры — вправо.
Шаг 5
Сдвиньте дверцу отсека карты памяти в направлении стрелки, выгравированной на камере.
Когда дверца полностью сдвинется, приподнимите её вверх.
Шаг 6
С открытой дверцей нажмите вниз маленький чёрный толкатель рядом с разъёмом CF. Карта CF выйдет из разъёма настолько, что вы сможете захватить её большим и указательным пальцами и вынуть из разъёма.
Толкатель останется в нажатом положении до тех пор, пока в разъём снова не будет вставлена карта CF.
Шаг 7
Удалите три чёрных винта M3x4 мм JIS #000 на дне камеры.
Шаг 8
Снимите два чёрных винта M3x6 мм JIS #000 с правой стороны камеры.
Шаг 9
Снимите два винта M3x5 мм JIS #000 на стороне камеры, противоположной рукояти.
Шаг 10
Удалите следующие винты, расположенные в отсеке карты памяти:
Два винта M3x2 мм JIS #000
Шаг 11
Осторожно отожмите задний корпус.
Перед полным снятием заднего корпуса обязательно отключите единственный ленточный кабель, идущий от материнской платы к ЖК-дисплею.
Используйте лопатку, чтобы приподнять защёлку ZIF-разъёма ленточного кабеля.
Осторожно выньте ленточный кабель из разъёма.
Шаг 12
Снимите следующие винты с нижней части камеры:
Два винта M3x4.5 мм JIS #000
Один винт M3x3 мм JIS #000
Шаг 13
Удалите следующие винты с передней части камеры:
Два винта M3x6 мм JIS #000
Шаг 14
Осторожно отожмите передний корпус.
Для этой части разборки ленточные кабели не требуется отсоединять.
Шаг 15

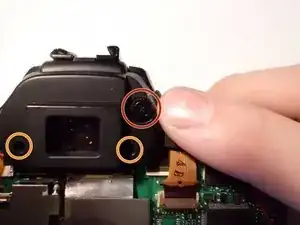

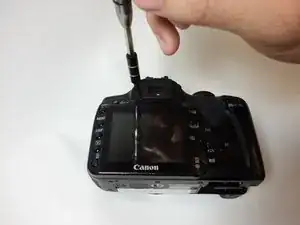

Снимите следующие винты вокруг видоискателя:
Один 10 мм винт диоптра JIS #00
Два винта M3x6 мм JIS #00
Шаг 16

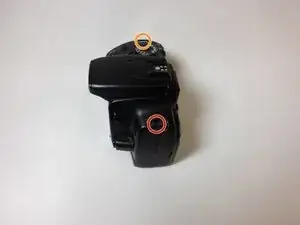

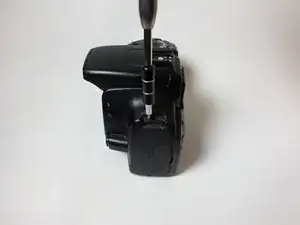

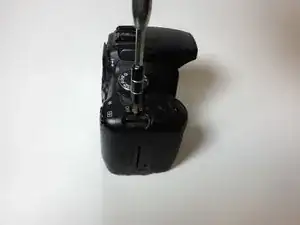

Снимите следующие винты по обеим сторонам камеры под креплениями ремня:
Один винт M3x5 мм JIS #00
Один винт M3x4.5 мм JIS #00
Шаг 17

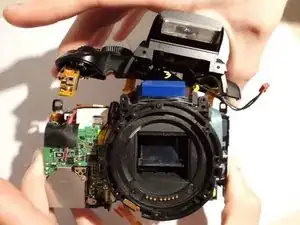

Отделите верхнюю крышку от электрических компонентов настолько, чтобы обнажить жгуты проводов, которые нужно будет отключить.
Осторожно снимайте крышку. Существует несколько жгутов проводов, соединяющих материнскую плату с компонентами на крышке.
Шаг 18

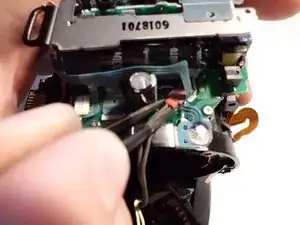

Отключите жёлтый разъём, расположенный на верхней части камеры.
Шаг 19
Отключите красный разъём, расположенный рядом с USB-портом.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
