Замена материнской платы AvertX HD810

Снимите окрашиваемую защёлкивающуюся крышку с купола камеры AvertX HD810.

Оптимально, устройство должно быть выключено, а PoE (питание по Ethernet) отключено.

Ослабьте обе 10 мм винта по обеим сторонам корпуса прозрачного купола, используя отвертку T10 Torx с защитой.

Не рекомендуется полностью вынимать винты из корпуса прозрачного купола. Винты являются частью крышки и не предназначены для удаления.

Осторожно снимите прозрачный купол с основания камеры.

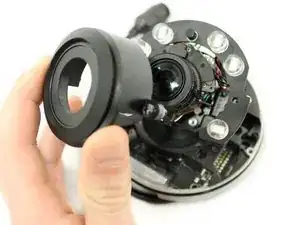

С помощью отвертки PH1 отверните или ослабьте оба 10 мм винта по обеим сторонам внутренней защитной крышки объектива. Это ослабит как крышку, так и плату ИК‑светодиодов.

Крышка и плата подсветки ИК — отдельные детали, удерживаемые этими двумя винтами. Сначала отложите крышку, затем продолжайте работу с платой подсветки.

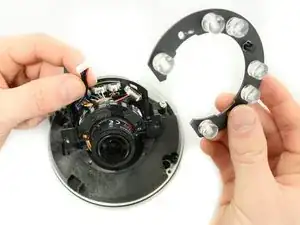

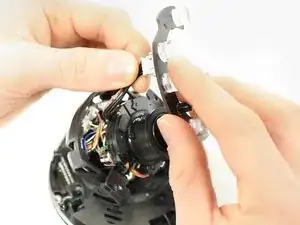

Осторожно оттяните плату ИК‑светодиодов от камеры, чтобы получить доступ к соединительному кабелю.

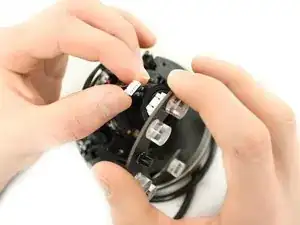

Плотно, но осторожно отсоедините плату ИК‑подсветки от её разъёма, тянув прямо от порта соединения.

Можно использовать лопатку, чтобы ослабить застрявшее соединение кабеля. Поместите плоский конец лопатки между разъёмом и портом, чтобы снять его с контактов порта.

Используя отвертку PH1, снимите два 8 мм винта, крепящие пластиковое основание к металлическому основанию камеры.

Следите за винтами и шайбами. Правильно подобранная крестовая отвертка предотвращает срыв шлицов.

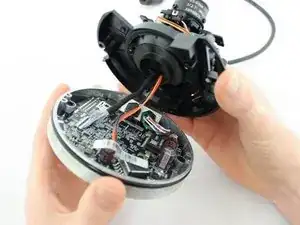

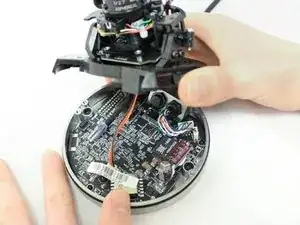

Будьте осторожны при отрыве пластикового основания от металлического — там проходят два шлейфа, которые можно повредить при натяжении.

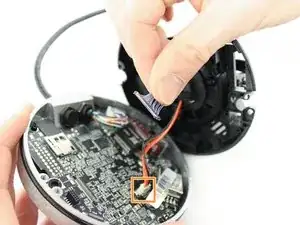

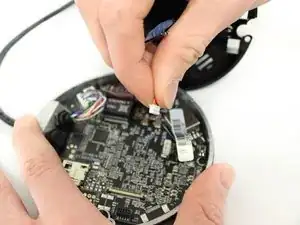

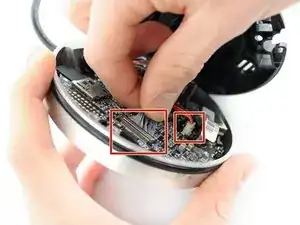

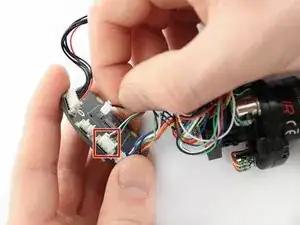

Отключите два кабеля от материнской платы основания камеры, плотно но осторожно потянув их прямо от соответствующих портов.

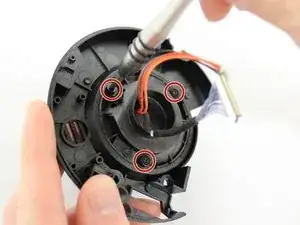

Снимите три 6 мм винта с помощью отвертки PH1. Они крепят пластиковый корпус камеры к пластиковой части основания камеры.

Не теряйте широкие шайбы. У каждого из этих винтов есть широкая шайба, удерживающая корпус из пластика при сборке.

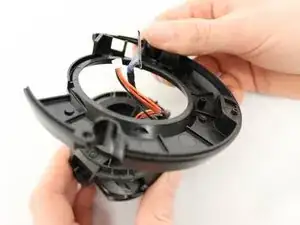

Осторожно наклоните камеру вперёд в гнезде корпуса, чтобы получить доступ к двум 10 мм винтам.

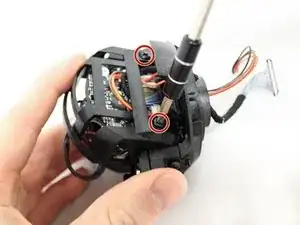

Используйте отвертку PH1, чтобы снять два 10 мм винта.

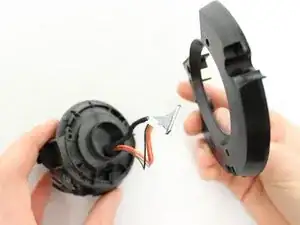

Снимите корпус камеры после удаления винтов.

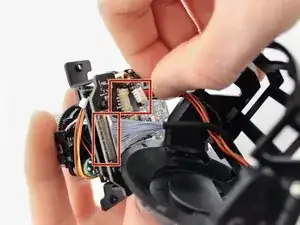

Снимите два кабеля плотно но осторожно, тянув их прямо от соответствующих портов.

Корпус камеры будет всегда оставаться подключённым к этим кабелям. Их нельзя отсоединять от корпуса.

Не используйте магнитную отвертку или сверла с магнитным покрытием на материнской плате камеры. Это может повредить материнскую плату камеры.

Используйте отвертку PH000, чтобы выкрутить четыре 4 мм винта, которые крепят материнскую плату к корпусу материнской платы. Это будут приподнятые винты с предохранительными шайбами.

Используйте отвертку PH000, чтобы выкрутить два 3 мм винта, которые крепят материнскую плату к камере. Это более мелкие винты без шайб и не приподнятые.

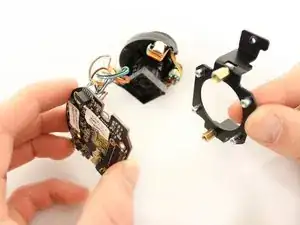

Оттяните монтажную рамку материнской платы от платы после отвинчивания креплений материнской платы от камеры.

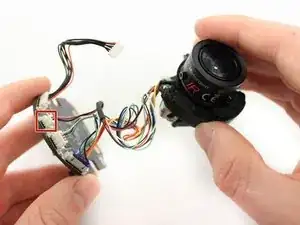

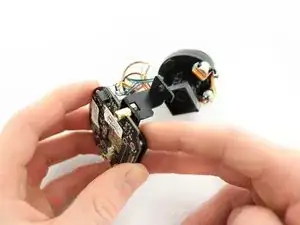

Отключите три кабеля от материнской платы, потянув каждый плотно но осторожно от соответствующих разъёмов.

Все эти кабели можно безопасно снять с материнской платы.
