Чистка и смазка Carl Zeiss Jena Sonnar 1:2 f=5cm T (крепление Contax, алюминий)
Это руководство по капитальному обслуживанию объектива Carl Zeiss Jena Sonnar 1:2 f=5cm T 1947 года, предназначенного для дальномерных фотоаппаратов Contax. Корпус объектива выполнен из алюминия и классифицируется как тип [v3b ZE CR arrs в обзоре Zeiss Sonnar 50mm f/2].
Оптическая схема из 3 блоков общая с Sonnar 50mm f/1.5. В этой конкретной версии всё от диафрагмы до передней линзы собрано в переднем оптическом блоке.
Предупреждение
- Все резьбы, упоминаемые в этом руководстве, правые (ослаблять против часовой стрелки).
- Якобы все покрытия внутри объектива чрезвычайно мягкие. Будьте осторожны при чистке.
- Sonnar выпускается во множестве версий, и конструкция заметно варьируется. Сравните серийный номер с обзорной записью, чтобы определить вашу версию.
Шаг 1

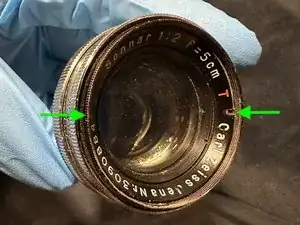

Просмотрите и очистите резьбу под передний фильтр. Любые повреждения следует устранить заранее, так как они помешают последующим шагам.

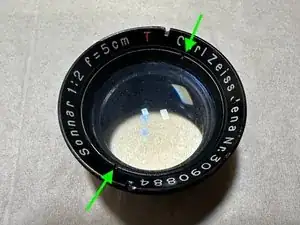

С помощью ключа для объективов отверните передний оптический блок. Будьте осторожны, чтобы не повредить стекло. В качестве альтернативы это можно сделать с помощью открывашки для объективов.
Шаг 2
Это необходимо только для очистки закрытых оптических поверхностей.

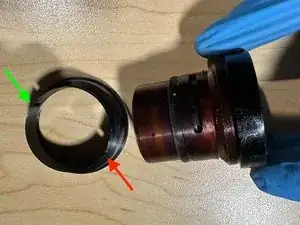

Снимите внутреннее фиксирующее кольцо с помощью ключа для объективов.
Передняя линза должна выйти наружу.
Шаг 3
Снимите заднее фиксирующее кольцо с помощью ключа для объективов.
Задний оптический блок (собранный из 3 элементов) должен свободно выйти.
Шаг 4

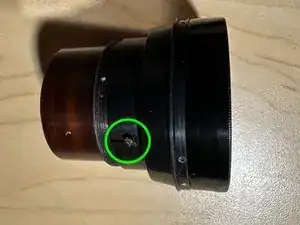

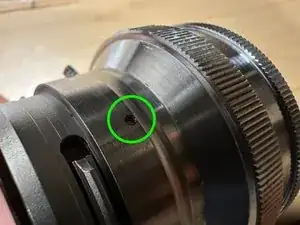

Удалите установочный винт отвёрткой с плоским лезвием 1,5 мм.
Схватите переднюю часть объектива и открутите корпус.
На внутреннем барабане есть проставка. Будьте осторожны, чтобы не потерять её.
Шаг 5
Установите диафрагму на f/22.

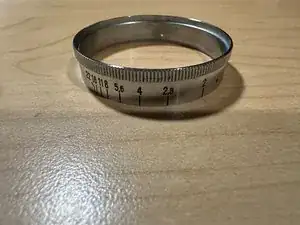

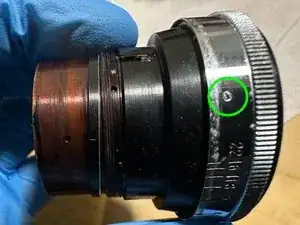

Удалите 3 установочных винта на внешнем кольце диафрагмы отвёрткой с плоским лезвием 1 мм.

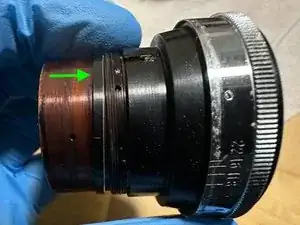

Подтяните кольцо диафрагмы в направлении переднего элемента, чтобы снять его.
Шаг 6

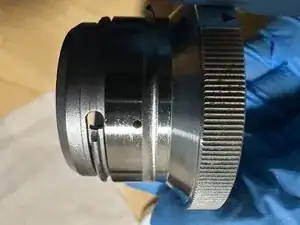

Запомните положение воротника привода диафрагмы. Есть 2 вилки, расположенные друг от друга на 180˚.
Удалите установочный винт отвёрткой с плоским лезвием 1,5 мм.
Открутите воротник привода от внутреннего барабана объектива.
Шаг 7

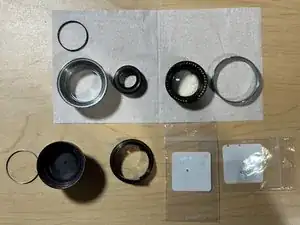

Объектив теперь разобран. Детали слева направо, сверху вниз: заднее фиксирующее кольцо; наружный корпус объектива, задний оптический блок, передний оптический блок, внешнее кольцо диафрагмы; проставка, внутренний барабан с узлом диафрагмы, воротник привода диафрагмы, 1x установочный винт корпуса объектива, 3x установочных винта внешнего кольца диафрагмы.
Продуйте пыль перед чисткой оптических элементов. Якобы все покрытия внутри объектива чрезвычайно мягкие.
Очистите оптические элементы раствором Pancro для объективов (или эквивалентом) и салфетками для оптики.
Удалите старую смазку с внутреннего барабана, узла диафрагмы и воротника привода диафрагмы.
После очистки используйте тонкую кисть, чтобы нанести небольшое количество винтовой смазки на контактную поверхность между внутренним барабаном и воротником привода диафрагмы. На фотографии состояние до чистки; это слишком много смазки.
Шаг 8

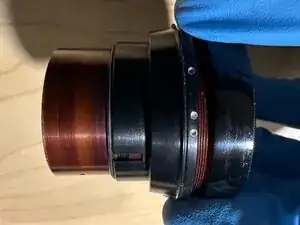

Быстрый и грубый способ: закрасьте это маркером, затем удалите излишки чернил бумагой и небольшим количеством изопропилового спирта.
Заключение
Для сборки объектива выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
