Замена платы Belkin NetCam HD

Ослабьте подставку сзади с помощью гаечного ключа, чтобы удобнее удерживать NetCam.

Вставьте пластиковый инструмент для вскрытия в зазор и отоприте лицевую панель от задней крышки.

Приложите усилие, чтобы разъединить крышки.

При разборке устройства отделяйте снизу вверх, чтобы не натянуть провода в верхней части.

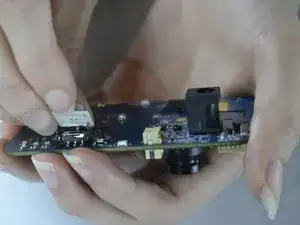

Пинцетом аккуратно вытяните белый разъем из гнезда.

Пальцами слегка вытяните белый разъем из коричневого гнезда на передней части платы.

Используйте пинцет, чтобы поддеть между микрофоном и резиновой накладкой и извлечь микрофон из передней крышки.

Если резиновая накладка выходит вместе с микрофоном, просто снимите накладку с микрофона и снова наденьте на переднюю крышку.

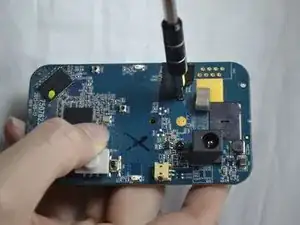

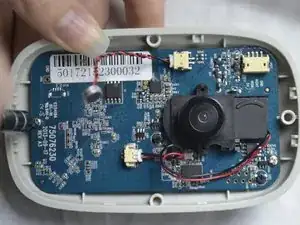

Отверткой Phillips №0 выкрутите два винта 1.2 мм на плате.

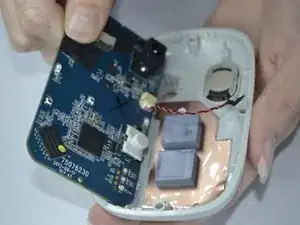

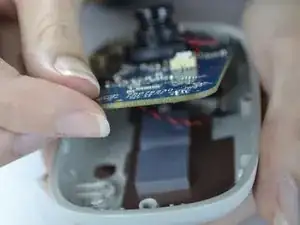

Пальцами выньте печатную плату из задней части корпуса.

Поднимая плату, делайте это осторожно, чтобы не повредить шнур, прикреплённый с тыльной стороны.

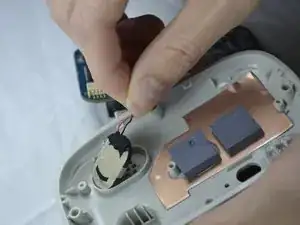

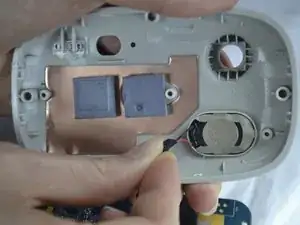

Аккуратно вытяните динамик из держателя с задней стороны крышки.

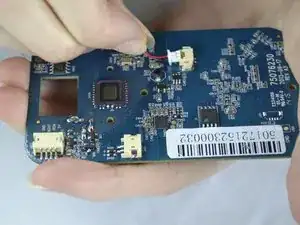

Провода динамика прикреплены к плате. Их можно отсоединить, аккуратно вытянув белый разъем из гнезда.

Переверните плату на обратную сторону.

Прижмите ленту пальцем и отогните её.

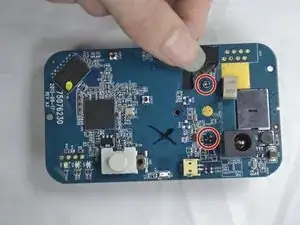

Отверткой Phillips №0 выкрутите два винта 1.2 мм.

Переверните плату обратно на другую сторону.

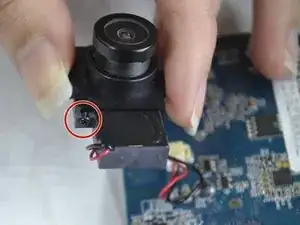

Отвинтите винт отверткой Phillips №0.

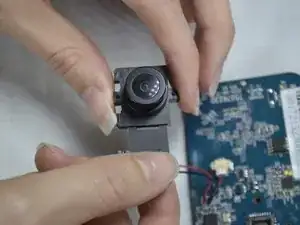

Сдвиньте прикреплённую деталь с держателя объектива.

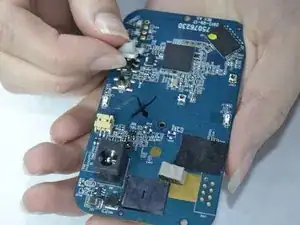

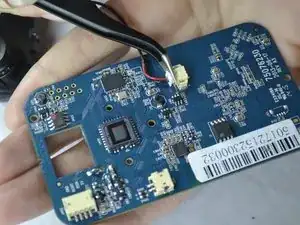

Пинцетом слегка вытяните белый разъем из гнезда.

Затем пальцами аккуратно вытяните белый разъем из коричневого гнезда.

На тыльной стороне платы медленно потяните переключатель вверх, чтобы снять его.
