Замена конденсаторов в сетевой PTZ-камере AXIS 213
Во многих таких камерах в левом верхнем углу предварительного окна появляется ошибка "NO VIDEO". Это вызвано отказом одного или нескольких конденсаторов на одной из интерфейсных плат видеомодуля. Вероятно, из-за сочетания весьма высокой температуры внутри и многолетней эксплуатации.
Точно определить, какой именно конденсатор вышел из строя, трудно. Но, зная, что любой из остальных может выйти из строя следующим, лучше заменить все, пока вы внутри ...
Пайка не для слабонервных и требует значительно большего опыта, чем начальный уровень!! Возможно, стоит подготовить всё заранее и попросить помощи для заключительного шага пайки ...
- Редактирование 7 янв 2016: по многочисленным просьбам я собрал несколько комплектов с необходимыми конденсаторами, которые могу отправить почтой. Просто спросите!
- Редактирование 16 апр 2017: по многочисленным просьбам, с приобретением опыта и обновлением оборудования, я решил предложить услугу ремонта. Просто спросите!
Шаг 1

Это AXIS 213, в которой возникает ошибка "NO VIDEO". Мы доберёмся до 6 конденсаторов, которые нужно заменить.
Шаг 2

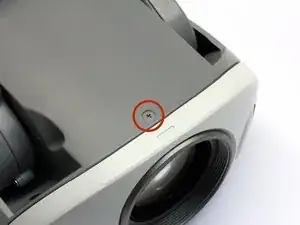

Выньте винт под объективом. Осторожно откиньте переднюю часть вверх и снимите её.
Шаг 3

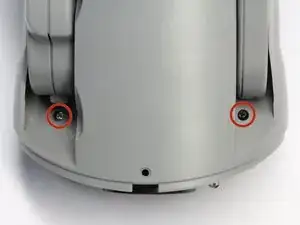

Вынимите 2 винта (покрашенные в серый) в задней нижней части.
Вынимите 2 винта в передней нижней части.

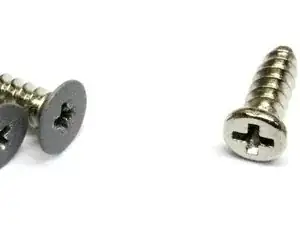

Теперь у вас 5 винтов, из которых 3 с серыми головками. Для сборки используйте их разумно. :)
Шаг 4

Осторожно поднимите верхнюю часть корпуса и сдвиньте её назад, одновременно приподнимая.

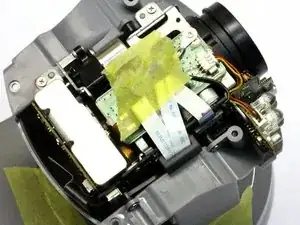

Вы увидите, что весь модуль камеры обёрнут в толстую целлофановую плёнку. С целью отвода тепла и продления срока службы я рекомендую удалить её на последующих шагах. Но только если камера предназначена для внутреннего использования! Уличные камеры могут выиграть от обёртки, поскольку она удерживает тепло в модуле камеры и предотвращает конденсацию/коррозию.
Опционально: при сборке может пригодиться клейкая лента, чтобы зафиксировать плоские кабели.
Шаг 5

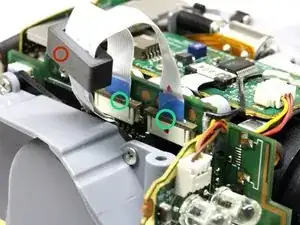

Теперь отсоединяем 2 плоских кабеля, соединяющих модуль камеры с основанием камеры.
Ферритовое ядро приклеено к левому разъёму кабеля двухсторонним скотчем. Осторожно отведите его, чтобы оно могло сдвинуться вверх вдоль кабелей. Сейчас хорошее время, чтобы отметить, какой кабель в какой разъём входит.
Доступны два коричнево-белых разъёма. Коричневая часть должна сдвинуться ВВЕРХ. Подденьте её очень тонким инструментом: немного слева, немного справа и повторяйте, пока не освободится. Она должна оставаться посаженной в корпусе разъёма. Если она уже не зажата — значит достаточно! ХРУПКО!
Осторожно отогните ленты в сторону, чтобы освободить доступ к модулю камеры.
Шаг 6

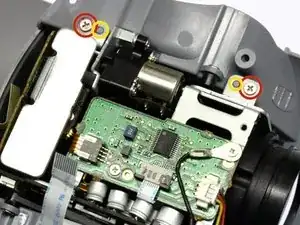

Вынимите два винта, удерживающие модуль камеры в пластмассовом корпусе.
Теперь вы можете поднять весь модуль камеры прямо вверх и вынуть его из корпуса.
При сборке перед затяжкой винтов убедитесь, что круглые пластиковые выступы правильно сидят в отверстиях металлического кронштейна.
Шаг 7

Теперь нужно снять модуль инфракрасной подсветки, чтобы получить доступ к нужной плате.

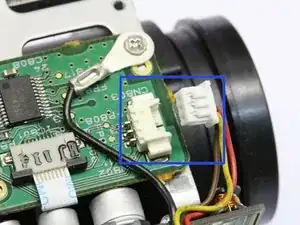

Осторожно выдвиньте белый разъём.
Снимите два винта и извлеките модуль подсветки.
Шаг 8

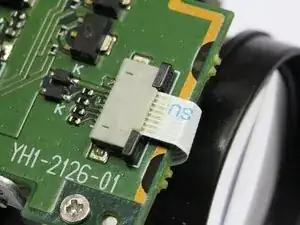

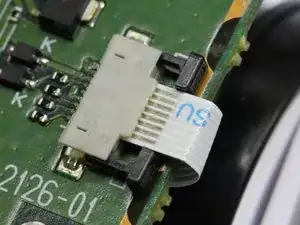

Отсоедините правый плоский кабель. Зацепите ногтями правую и левую выемки чёрной части разъёма и тяните её по направлению к белому плоскому кабелю с равномерной сбалансированной левой/правой силой, пока она не освободится. ХРУПКО! Кабель легко выйдет.
При сборке: обратите внимание, что этот кабель НАХОДИТСЯ СВЕРХУ чёрного клина разъёма. Вставьте кабель по назначению и сдвиньте чёрный клин обратно, снова равномерно балансируя силу слева и справа.
Шаг 9

Отсоедините нижний левый плоский кабель. Зацепите ногтями правую и левую выемки чёрной части разъёма и тяните её по направлению к коричневому плоскому кабелю с равномерной сбалансированной левой/правой силой, пока она не освободится. ХРУПКО! Кабель легко выйдет.
При сборке: обратите внимание, что этот кабель НАХОДИТСЯ ПОД чёрным клином разъёма. Верните кабель на место и вдавите чёрный клин обратно, снова балансируя силу слева и справа.
Шаг 10

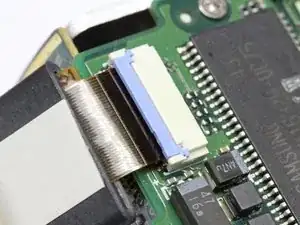

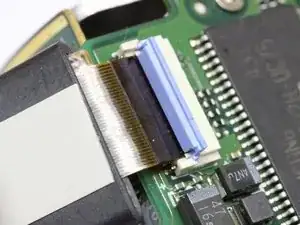

Чтобы отсоединить левый верхний плоский кабель, приподнимите синюю часть разъёма и откиньте её на 90°. Кабель легко выйдет.
При сборке: установите кабель и опустите синюю часть обратно.
Шаг 11

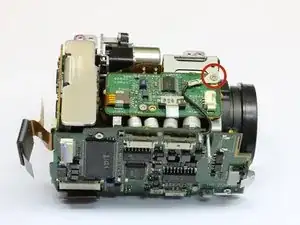

Удалите винт с клеммы заземления.

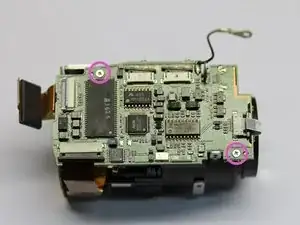

Удалите два винта, удерживающие плату.
Шаг 12

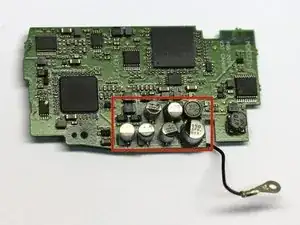

Плата теперь освобождена для замены 6 конденсаторов.
Шаг 13

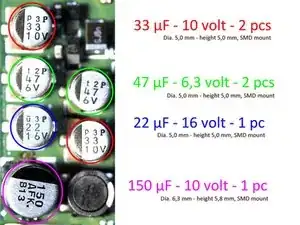

Это конденсаторы, которые нужно заменить. ЗАПЛАНИРУЙТЕ в каком порядке вы будете выполнять перепайку на последнем этапе. Сделайте это сейчас, пока всё ещё можно примерить расположение. Убедитесь, что жало не касается ничего, кроме той точки, куда вы хотите подать тепло ...
Чтобы удалить старые конденсаторы: используйте тонкогубцы для резки с тонкими губками и перережьте конденсаторы как можно ближе к плате. Дно корпуса покрыто резиноподобным материалом и легко удаляется пинцетом.
Затем выпаяйте выводы конденсатора, оставшиеся на плате. Нанесите новый, чистый слой припоя на контактные островки.
Теперь установите новые конденсаторы. Заметьте, это НЕ следует делать обычным паяльником. Вам понадобится жало 0,8 мм или уже, или SMD-пинцет. И лучше иметь довольно хорошее зрение ... :)
Подсказка: паять эти конденсаторы значительно проще, если снять чёрные пластиковые держатели под ними ... Их легко раскрыть и выбросить.
Редактирование 7 янв. 2016: по многочисленным просьбам я собрал несколько комплектов с этими конденсаторами, которые могу отправить по почте. Просто спросите!
Редактирование 16 апр. 2017: по многочисленным просьбам, с накоплением опыта и несколькими обновлениями оборудования, я решил предложить услугу по ремонту. Просто спросите!
Шаг 14

Собирайте устройство в обратном порядке, до и включая шаг 5.
Теперь протестируйте устройство.
Работа выполнена на отлично! :) Откиньтесь назад и отдохните.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
