Очистка и смазка объектива Zeiss Sonnar Carl Zeiss Jena Sonnar 1:2 f=5 см T (LTM)

Инструкция посвящена версии Leica Thread Mount (LTM) объектива Sonnar 5 см f/2, указанного как [v3b ZJ LT ac] в обзоре Sonnar.

В отличие от аналогов с креплением Contax, данный объектив имеет механизм фокусировки. Он также складывающийся.

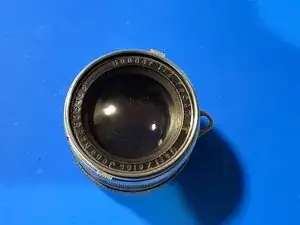

Снимите оптический блок, просто отвинтив переднюю часть объектива.

Запишите количество оборотов, необходимых для снятия блока.

Может быть несколько точек зацепления резьбы. Зафиксируйте относительные положения, при которых два узла разъединяются.

Обратите внимание на тонкие металлические прокладки между линзами. Не потеряйте их и при сборке установите в том же порядке.

Этот шаг касается оптического блока.

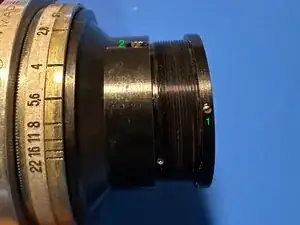

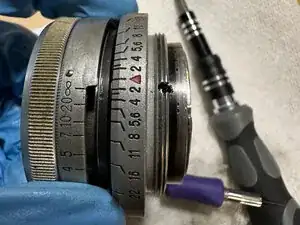

Ослабьте стопорный винт (#1) на кольце фиксатора. Отвинтите кольцо.

Еще раз: запишите количество оборотов и положение, при котором детали разъединяются.

Удалите винт соединения диафрагмы (#2).

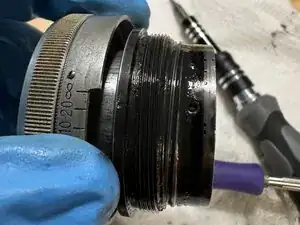

Теперь вся втулка должна свободно сниматься. Удалите старую смазку и вновь смажьте втулку смазкой для геликоида.

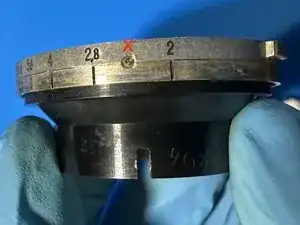

Три винта с головкой под шлиц (красные кресты) вокруг кольца диафрагмы удалять НЕ нужно.

Снимите заднюю оптическую группу (расположенную за диафрагмой), просто открутив её.

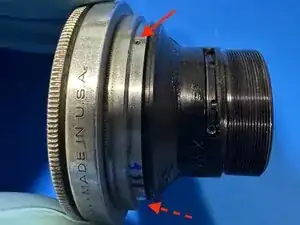

Ослабьте два винта с головкой под шлиц (красные стрелки) на переднем кольце.

Отвинтите переднее кольцо.

Аккуратно извлеките передние оптические группы (расположенные перед диафрагмой) в направлении зеленой стрелки.

Объектив Sonnar f/2 — шестиэлементный, трёхгрупповый: две группы перед диафрагмой, одна — за диафрагмой.

Очищайте оптику с помощью чистящего средства для линз Pancro (или аналога) и салфеток для линз.

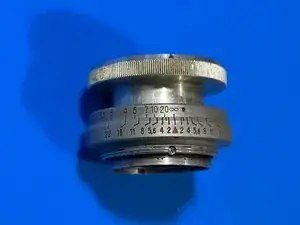

Установите фокусировку на бесконечность.

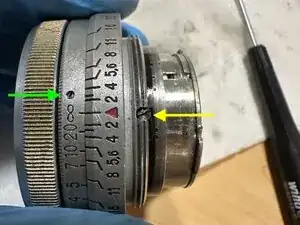

Ослабьте три винта с головкой под шлиц (зеленая стрелка) вокруг кольца фокусировки. Поднимите кольцо фокусировки.

Снимите винт фиксации геликоида (желтая стрелка).

Отвинтите внешний геликоид.

Важно: посчитайте количество оборотов и запишите относительные положения геликоидов при разборке!

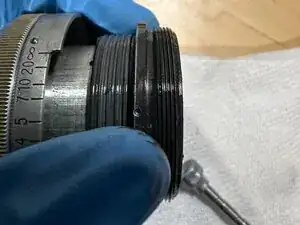

Отвинтите средний геликоид. Обратите внимание, что он имеет левую резьбу.

Важно: посчитайте количество оборотов и запишите относительные положения геликоидов при разборке!

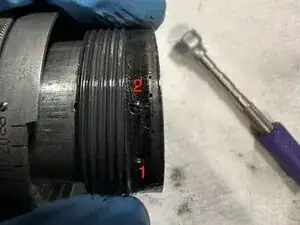

Обратите внимание, что на внутреннем геликоиде находятся два винта. #1 — винт фиксации геликоида (см. шаг 5). #2 — направляющий винт механизма складывания. Винт #2 трогать не нужно, если Вы не разбираете механизм складывания.

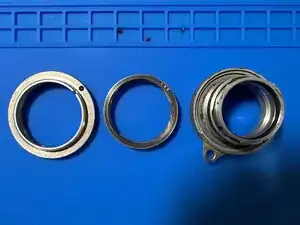

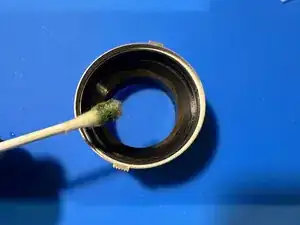

Очистите все геликоиды и смажьте их смазкой для геликоидов.

Предупреждение: данный шаг является полностью опциональным. Узлы выполнены из алюминия и могут быть полностью заклинены или деформированы. Этот шаг НЕ является обязательным для доступа к фокусировке, оптике или диафрагме.

Мне никогда не удавалось полностью выполнить эту процедуру, поэтому воспринимайте её с осторожностью. Действуйте на свой страх и риск.

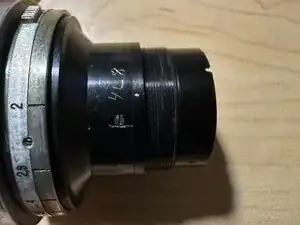

Снимите винт крепления светоотбойника.

Будьте предельно осторожны, чтобы не сорвать шлиц. Ознакомьтесь с методами извлечения закисших винтов.

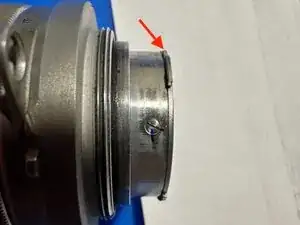

Отвинтите светоотбойник (красная стрелка) от корпуса объектива.

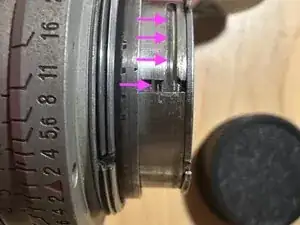

На моём экземпляре светоотбойник был намертво заклинен. Алюминиевая резьба деформирована (розовые стрелки).

Снимите винт #2 на внутреннем геликоиде (см. шаг 6).

После удаления светоотбойника все детали должны выйти назад, из задней части объектива. Меня это никогда полностью не удавалось, поэтому помните об этом. Действуйте на свой страх и риск.
