Замена головки камеры Astak Mole

Снимите четыре нижних защёлки, чтобы получить доступ к нижним винтам.

Выкрутите четыре винта Phillips #1 длиной 14 мм.

Извлеките карту SD.

Подденьте плату в четырёх точках с помощью лопатки.

По возможности используйте обычную чёрную нейлоновую лопатку, особенно рядом с чувствительными внутренними компонентами.

Осторожно отодвиньте плату, чтобы обнажить множество проводных соединений компонента.

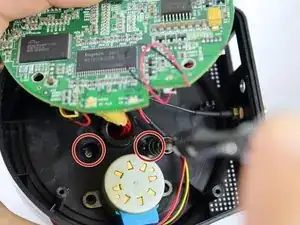

Выкрутите три винта, соединяющие основание с головкой камеры, битой Phillips PH1.

Размеры винтов: длина = 7.0 мм.

Третий винт можно обнаружить, повернув головку камеры.

Не заставляйте головку камеры двигаться дальше, чем это позволяет конструкция.

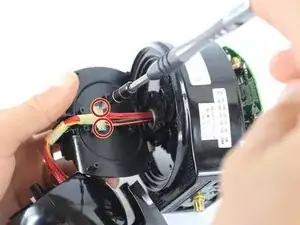

Открутите указанные винты с крестообразным шлицем с помощью биты PH1, чтобы освободить провода.

Размеры винтов: длина = 3.5 мм

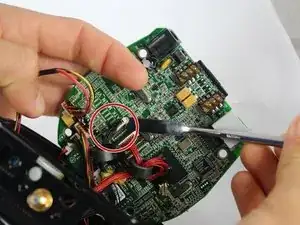

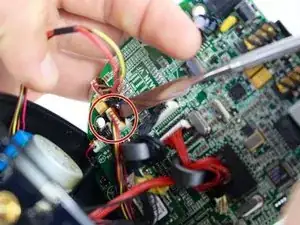

Отсоедините три указанных выхода от платы металлической лопаткой.

На выводах есть электрический клей. Его можно легко отделить металлической лопаткой.

По возможности используйте обычную чёрную нейлоновую лопатку, особенно рядом с чувствительными внутренними компонентами.

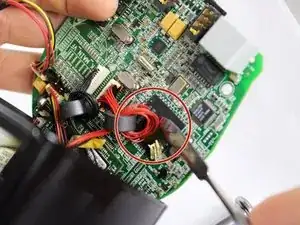

Отделите провод от процессора, срезав клей металлической лопаткой.

Рекомендуется при повторной сборке заново нанести клей на проводные соединения и прикрепить провода к процессору, чтобы предотвратить отсоединение и наличие свободных проводов внутри устройства.

Будьте осторожны, чтобы не повредить процессор в процессе. Это не разъёмное соединение.
