Замена материнской платы Astak Mole
Чтобы заменить материнскую плату, сначала необходимо получить к ней доступ. После этого потребуется отсоединить все элементы от старой материнской платы и подключить их к новой плате.
Шаг 1

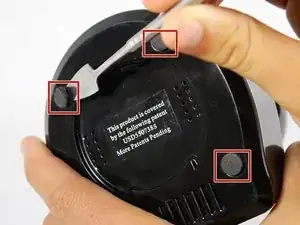

Снимите четыре нижних защёлки, чтобы получить доступ к нижним винтам.
Шаг 2
Выкрутите все четыре винта Phillips #1 длиной 14 мм.
Шаг 3

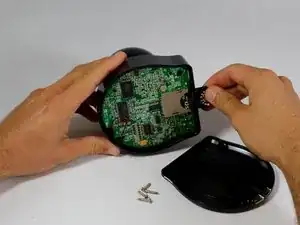

Извлеките SD-карту.
Шаг 4

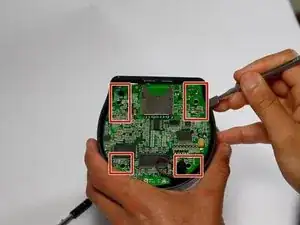

Подденьте материнскую плату в четырёх точках с помощью лопатки.
По возможности используйте обычную чёрную нейлоновую лопатку, особенно рядом с чувствительными внутренними компонентами.
Шаг 5

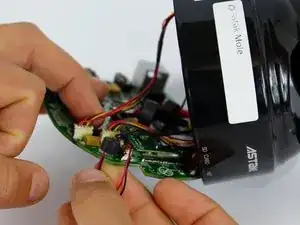

Осторожно отведите материнскую плату, чтобы обнажить многочисленные проводные соединения компонентов.
Шаг 6

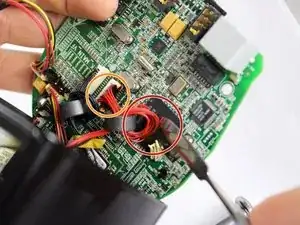

Разрежьте указанные клеевые соединения с материнской платой, чтобы проводные соединения можно было снять.
Все проводные соединения с материнской платой отсоединяются путём вынимания тонкого пластикового штекера из большего пластикого гнезда.
По возможности используйте обычную чёрную нейлоновую лопатку, особенно рядом с чувствительными внутренними компонентами.
Шаг 7

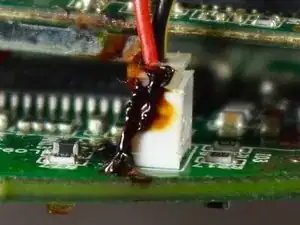

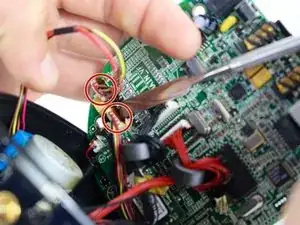

Красные провода могут быть приклеены к процессору, как показано, и их необходимо разрезать, как показано.
Будьте осторожны, чтобы не поцарапать процессор на этом этапе. Это не проводное соединение.

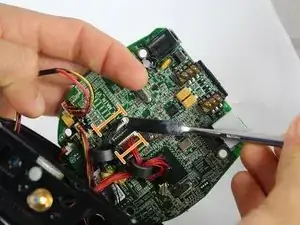

Разрежьте дополнительные клеевые соединения, чтобы проводные соединения можно было снять.
Шаг 8

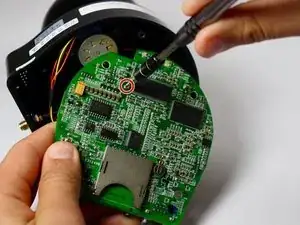

Найдите и отвинтите указанный винт, используя биту Phillips (PH1).
Размер винта: (Длина = 5.3 мм)
Шаг 9
Снимите последние два проводных соединения с материнской платы, разрезав указанные соединения.

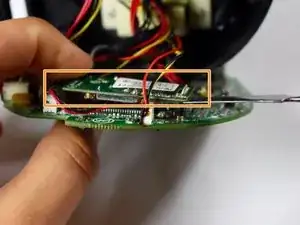

Поднимите вспомогательную материнскую плату, как показано, используя металлическую лопатку.
Все соединения должны быть отсоединены от материнской платы, после чего можно установить новую плату.
Рекомендуется заново нанести клей на проводные соединения при сборке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
