Замена PoE-кабеля AvertX HD810

Снимите окрашиваемую защёлкивающуюся крышку с купола камеры видеонаблюдения AvertX HD810.

Оптимально: устройство должно быть выключено, а PoE (питание по Ethernet) отключён.

Ослабьте оба 10‑мм винта по обеим сторонам корпуса прозрачного купола с помощью отвертки T10 Torx с защитой.

Не рекомендуется вынимать винты из корпуса прозрачного купола. Винты являются частью крышки и не предназначены для полного извлечения.

Осторожно снимите прозрачный купол с основания камеры.

Убедитесь, что устройство полностью выключено и обесточено, прежде чем продолжать разборку.

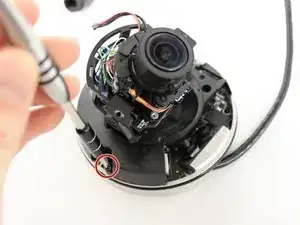

Отвинтите два 10‑мм винта, фиксирующих пластиковое основание камеры к металлическому основанию, используя отвертку PH1.

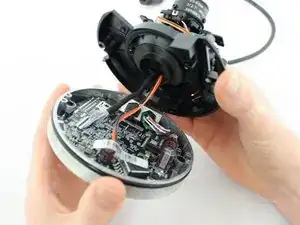

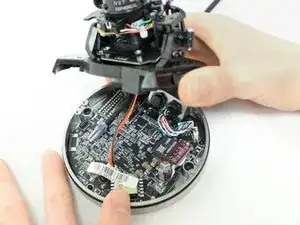

Имейте в виду, что под этим основанием всё ещё подключены кабели, и аккуратно отделите пластиковое основание с камерой от металлического основания с материнской платой.

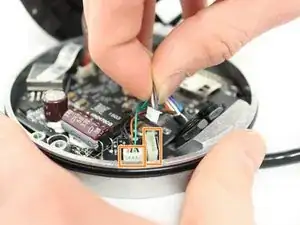

Отключите два кабеля от материнской платы основания камеры, аккуратно но решительно потянув непосредственно от соответствующих разъёмов.

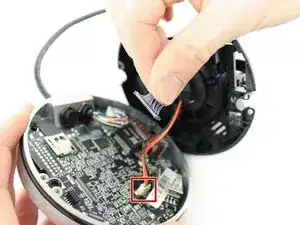

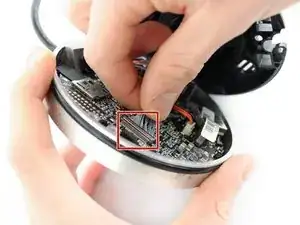

Отключите два PoE‑кабеля (питание по Ethernet) от материнской платы, аккуратно но решительно потянув подключённые кабели непосредственно от соответствующих разъёмов.

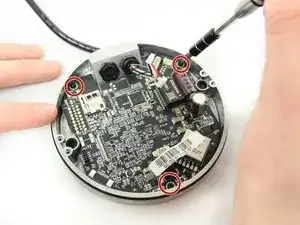

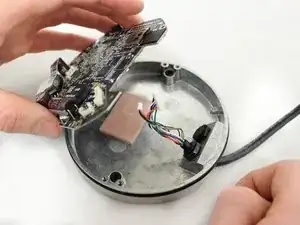

С помощью немагнитной крестообразной отвертки PH000 снимите три 6‑мм винта, которые крепят материнскую плату к металлическому основанию.

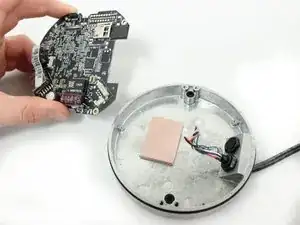

Положите материнскую плату на антистатическую поверхность.

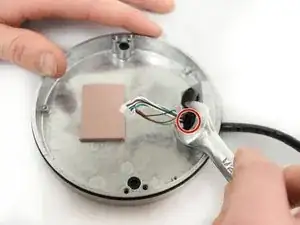

Снимите 1/2" шестигранную гайку, фиксирующую кабель к металлическому основанию, с помощью рожкового ключа 1/2".

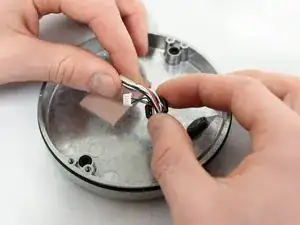

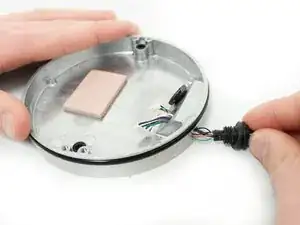

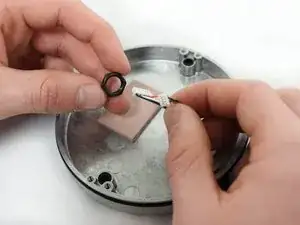

Выведите PoE‑кабель из металлического основания камеры, одновременно проводя пластиковые разъёмы через отверстие.
