Разборка PTZ-камеры Axis 214
Как разобрать PTZ-камеру Axis 214.
Шаг 1

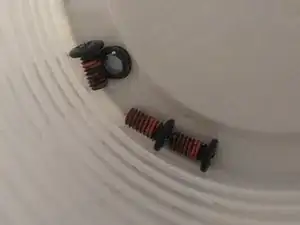

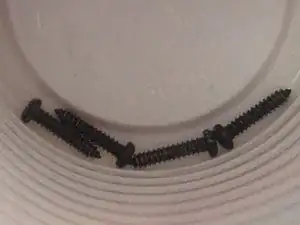

4 винта
Шаг 2

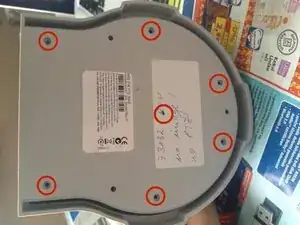

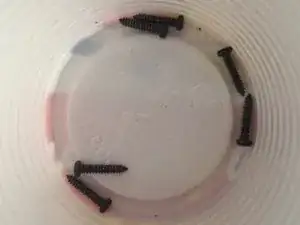

7 винтов
Шаг 3

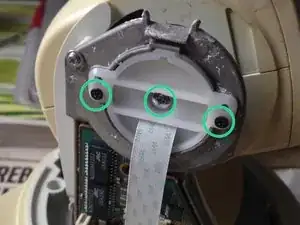

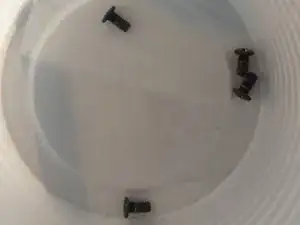

Снимите (4) винта с крестовой шлицей.

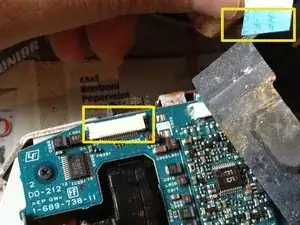

Осторожно отсоедините ленточный разъем.
Шаг 4

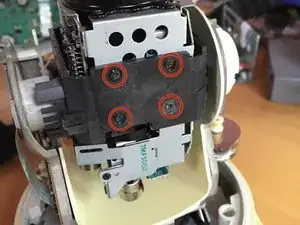

Снимите (4) винта с крестовой шлицей.

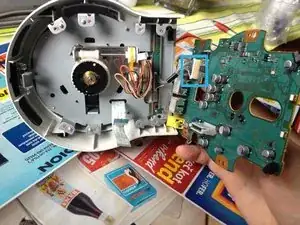

Если заменяете плату управления, отсоедините (2) кабеля от разъемов.
Снизу платы управления отсоедините разъем.
Шаг 5

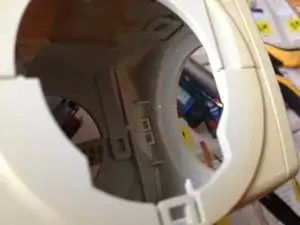

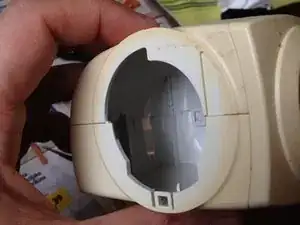

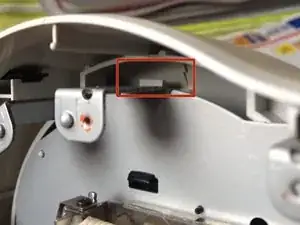

Осторожно отожмите пластиковую защёлку с обеих сторон.

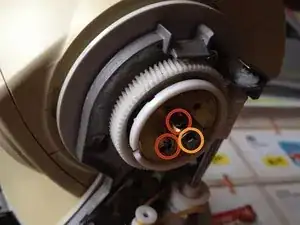

Снимите 2 винта.
Снимите (3) винта с крестовой шлицей.

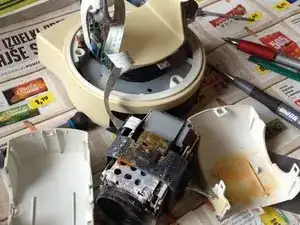

Шаг 6
Снимите (4) винта с крестовой шлицей.
Осторожно отсоедините ленточные и гибкие кабели.
Шаг 7
Снимите (2) винта с крестовой шлицей.
Снимите (1) защитную защёлку.

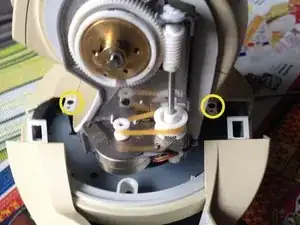

Шаг 8

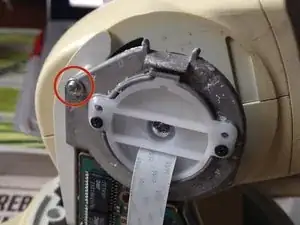

Снимите 2 винта по одному с каждой стороны.

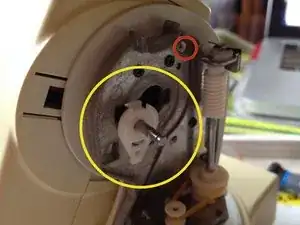

Поверните механизм защёлки вправо.
Шаг 9
Разборка затруднена.
Шаг 10

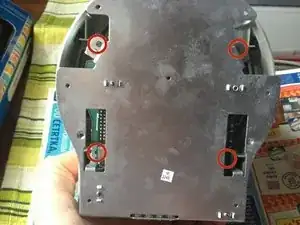

Снимите (4) утопленных винта.
Отсоедините плоский ленточный кабель.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
