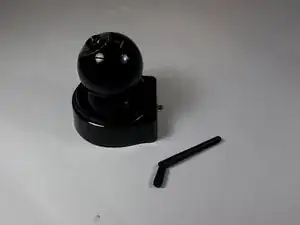

Замена антенны Astak Mole
Если новая антенна не работает, возможно, проблема с соединением антенны внутри камеры. Этот指南 покажет вам, как заменить входной кабель, соединяющий антенну с материнской платой.
Шаг 1
Снимите четыре нижних защелки, чтобы получить доступ к нижним винтам.
Шаг 2
Удалите все четыре винта Phillips #1 длиной 14 мм.
Шаг 3
Извлеките карту SD.
Шаг 4
Подденьте материнскую плату в четырех местах с помощью лопатки.
Регулярная черная нейлоновая лопатка должна использоваться, когда это возможно, особенно вокруг чувствительных внутренних компонентов.
Шаг 5
Осторожно потяните материнскую плату назад, чтобы открыть доступ ко многим проводным соединениям компонентов.
Шаг 6

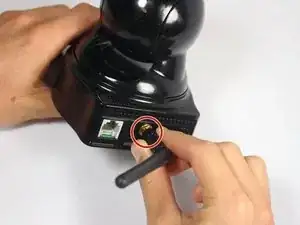

Открутите антенну против часовой стрелки.
Шаг 7

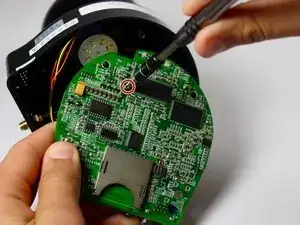

Извлеките винт, удерживающий провод антенны, с помощью битки Phillips размера PH1.
Длина винта: 5.3 мм
Шаг 8

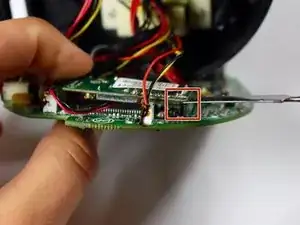

Осторожно подденьте печатную плату, прикрепленную к проводу антенны, с помощью металлической лопатки.
Регулярная черная нейлоновая лопатка должна использоваться, когда это возможно, особенно вокруг чувствительных внутренних компонентов.
Шаг 9

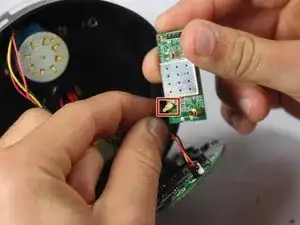

Уберите разъем антенны с материнской платы.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
