Замена объектива Samsung S85

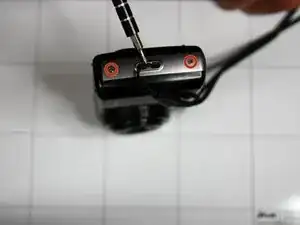

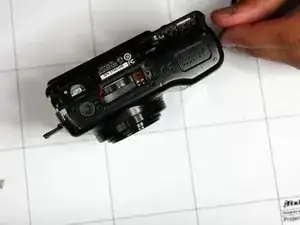

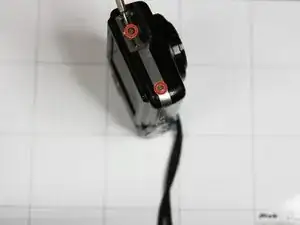

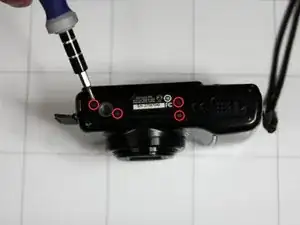

Удалите 8 винтов, фиксирующих внешнюю оболочку. Расположение винтов показано на фотографиях.

Поместите винты на магнитную поверхность или в место, где они не покатятся.

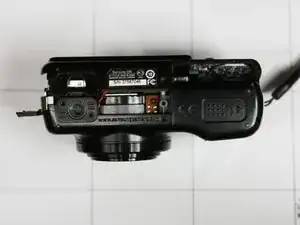

Поверните камеру так, чтобы крышка отсека батареи была сверху.

Сожмите область, где находятся пальцы, большим пальцем и снимите внешнюю оболочку.

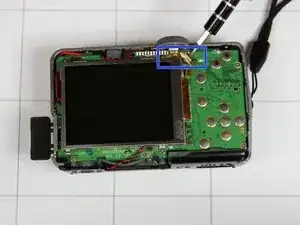

После снятия вы увидите несколько проводов и экран, расположенный на плате, похожий на первое изображение. Если нет, возможно, вы разбираете не ту камеру.

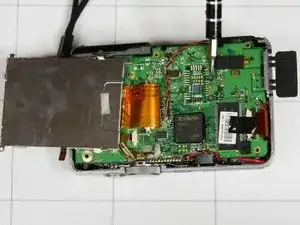

На втором изображении показаны все видимые винты. Обратите внимание, что это не все винты, которые нужно открутить для снятия платы.

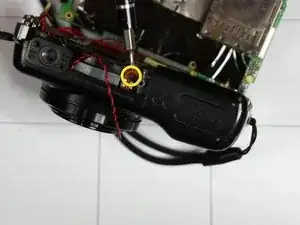

Как показано на третьем изображении, будьте осторожны при снятии винта, скрытого за платой.

После снятия двух винтов, удерживающих экран, аккуратно переверните экран.

Снимите три винта под экраном, как показано на фотографиях.

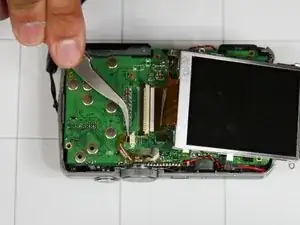

С помощью пинцета зажмите белую часть разъёма, как показано на фото, и поверните вверх. Это ослабит разъём.

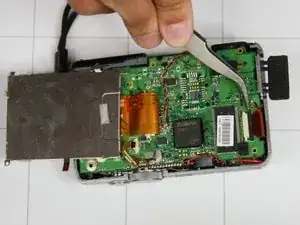

С помощью пинцета аккуратно извлеките разъём из белого пластикового крепления.

Переверните экран и снимите верхний разъём, ближайший к кнопке питания, тем же способом.

Будьте крайне осторожны при работе с паяльником на следующих шагах (обычно около 300 °F).

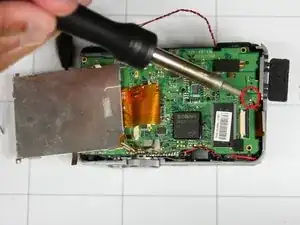

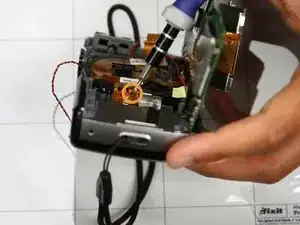

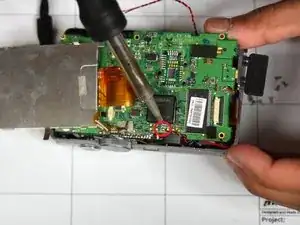

С помощью паяльника удалите припой в каждый отмеченный кругом месте на изображениях, чтобы отсоединить соответствующие провода.

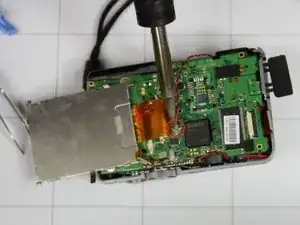

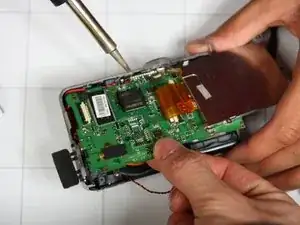

С помощью паяльника расплавьте припой и прогрейте металл в верхней части платы, как показано на фото.

Повторите процесс 2–3 раза, пока плата не станет достаточно гибкой для изгиба.

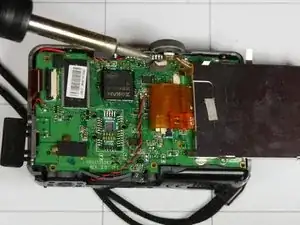

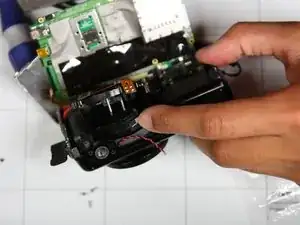

Медленно согните плату вверх (в сторону кнопки питания) до угла 90° относительно оставшейся части камеры.

Удалите три внутренних винта, как указано на первом изображении.

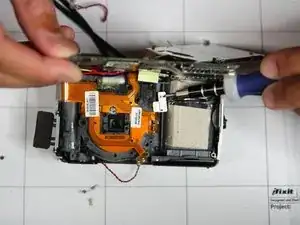

Отвинтите винт, крепящий оранжевую ленточную плату, как показано на втором изображении.

Снимите третий винт, крепящий оранжевую ленточную плату, как показано на третьем изображении.

С помощью отвертки снимите серебристую металлическую деталь, расположенную в центре камеры.

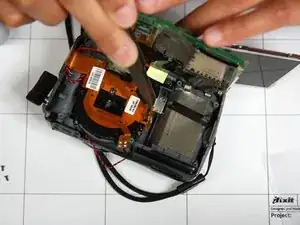

С помощью пинцета аккуратно извлеките оранжевую ленточную плату из объектива. Этот шаг сложен, так как ленточная плата плотно сидит в объективе.

После снятия серебристой детали и оранжевой платы удалите чёрный круг в центре камеры — это объектив.

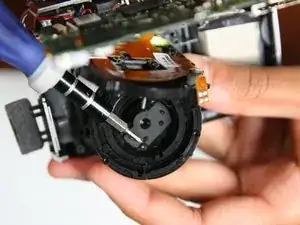

Аккуратно снимите верхнюю часть объектива, как показано на третьем изображении.

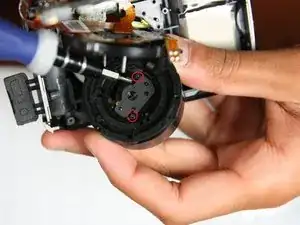

Отвинтите два винта, крепящие внутреннюю часть объектива, с помощью отвёртки.

С помощью пинцета снимите тонкий чёрный слой, чтобы открыть объектив.
