Замена ленточного кабеля фотоаппарата Sony Cyber-shot DSC-W230

Переверните фотоаппарат вверх дном и открутите три маленьких центральных винта.

Все винты одинакового размера и длины, их можно использовать взаимозаменяемо.

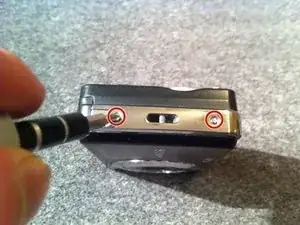

Поверните фотоаппарат на бок (против часовой стрелки). Открутите два маленьких винта с каждой стороны серебристой панели.

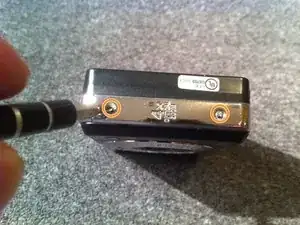

Поверните фотоаппарат на 180 градусов на другую сторону и открутите два маленьких винта с каждой стороны серебристой панели.

Найдите штативное гнездо на нижней стороне фотоаппарата.

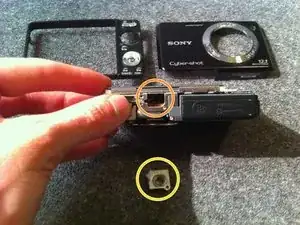

Осторожно снимите штативное крепление и отложите его в сторону.

Будьте осторожны — не потеряйте эту деталь.

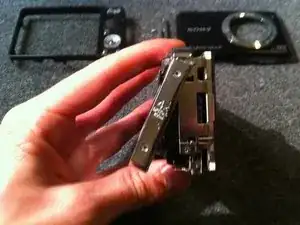

Поверните серебристую панель с обозначением 4x по часовой стрелке.

Установите фотоаппарат так, чтобы сторона с надписью «4x Optical Zoom» была обращена к Вам.

Аккуратно проверните нижний угол по часовой стрелке до ощущения разблокировки боковой панели.

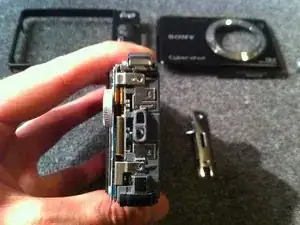

Снимите боковую панель и отложите её в сторону.

Поверните фотоаппарат на 180 градусов, чтобы была обращена сторона с петлёй для ремешка.

Осторожно поднимите панель вверх, пока она не отойдёт.

Следите за тем, чтобы не потерять небольшую прямоугольную часть внизу панели.

Расположите фотоаппарат так, чтобы нижняя часть была сверху, а дисплей был направлен вверх от поверхности.

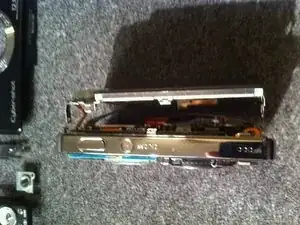

Аккуратно отогните крышку экрана от корпуса фотоаппарата пальцами или пластиковой лопаткой.

Не отделяйте компоненты полностью! Экран соединён двумя ленточными кабелями.

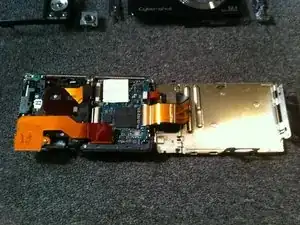

Разложите дисплей ровно, чтобы открыть плату и ленточные кабели управления дисплеем.

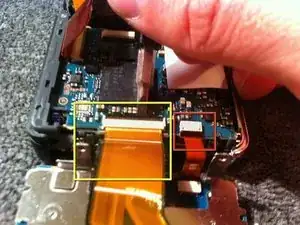

Используя плоскую отвёртку, аккуратно поднимите защёлку, фиксирующую большой ленточный кабель, соединяющий экран и блок с сенсором и батарейным отсеком.

Отсоедините ленточный кабель, соединяющий ЖК-дисплей и блок с сенсором/батарейным отсеком.

Повторите ту же процедуру для демонтажа ленточного кабеля, соединяющего основные элементы управления фотоаппаратом с блоком сенсора и батарейного отсека.

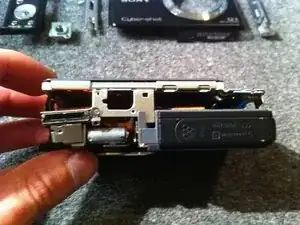

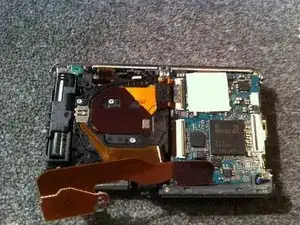

Обратите внимание на блок с сенсором и батарейным отсеком. Найдите два разъёма большого ленточного кабеля.

Аккуратно подведите плоскую отвёртку под левое соединение ленточного кабеля и отведите его вверх, чтобы отключить.

Повторите предыдущий шаг, отсоединив правое соединение ленточного кабеля.

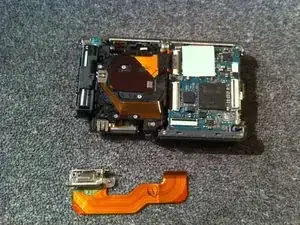

После отключения кабеля с обеих сторон его можно заменить.
