Разборка Sony Cyber-shot DSC-W230 Снятие матрицы камеры

Начните с установки камеры вверх дном и удалите три маленьких центральных винта.

Все винты одинакового размера и длины и могут использоваться взаимозаменяемо.

Поверните камеру на бок (против часовой стрелки). Снимите по два маленьких винта по обе стороны серебристой панели.

Поверните камеру на 180 градусов на другой бок и снимите по два маленьких винта по обе стороны серебристой панели.

Найдите штативное крепление камеры, расположенное на дне камеры.

Осторожно снимите штативное крепление и отложите в сторону.

Будьте осторожны, чтобы не потерять эту деталь.

Поверните серебристую панель с маркировкой 4x по часовой стрелке.

Разместите камеру так, чтобы сторона с надписью «4x Optical Zoom» была обращена к вам.

Осторожно поверните нижний угол по часовой стрелке, пока не почувствуете, что боковая панель отщёлкнулась.

Снимите боковую панель и отложите в сторону.

Поверните камеру на 180 градусов, чтобы перед вами оказалась боковая панель с петлёй для шнурка.

Осторожно поднимите панель вертикально, пока она не отойдёт.

Следите, чтобы не потерять маленькую прямоугольную часть в нижней части панели.

Разместите камеру дном вверх, экраном от поверхности.

Осторожно отделите часть с экраном от корпуса камеры пальцами или пластиковой лопаткой.

Не отделяйте компоненты полностью! экран соединён двумя ленточными шлейфами.

Разложите дисплей на ровной поверхности, чтобы открыть плату и ленточные кабели управления дисплеем.

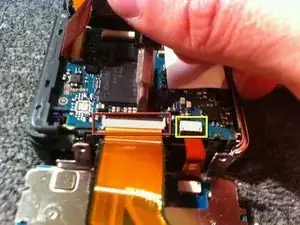

Используя плоскую отвёртку, аккуратно приподнимите защёлку, фиксирующую ленточный кабель от дисплея к корпусу матрицы и аккумулятора.

Снимите ленточный кабель, соединяющий ЖК-дисплей с корпусом матрицы и аккумулятора.

Аналогично отсоедините ленточный кабель, соединяющий основные элементы управления камерой с корпусом матрицы и аккумулятора.

ЖК-дисплей теперь отделён от корпуса матрицы и аккумулятора.

Основные элементы управления камерой теперь отделены от корпуса матрицы и аккумулятора.

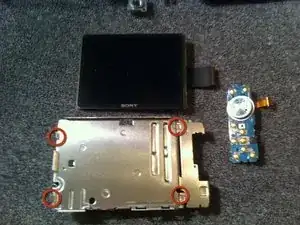

Отщёлкните ЖК-дисплей с его крепления, поддев его ногтем.

Теперь можно установить новый ЖК-экран.

Используя плоскую отвёртку, аккуратно приподнимите защёлку, фиксирующую более крупный ленточный кабель, который соединяет дисплей и корпус матрицы/аккумулятора.

Снимите ленточный кабель, соединяющий ЖК-дисплей и корпус матрицы/аккумулятора.

Аналогично отсоедините ленточный кабель, соединяющий основные элементы управления камерой с корпусом матрицы и аккумулятора.

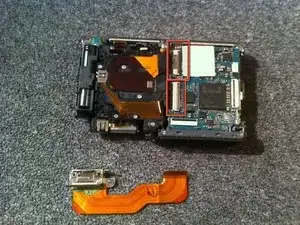

Переключите внимание на корпус матрицы и аккумулятора. Найдите две точки подключения большого ленточного кабеля.

Осторожно подденьте плоской отвёрткой левую точку подключения ленточного кабеля и потяните вверх, чтобы отключить.

Повторите предыдущий шаг, аккуратно отсоединив правую точку подключения ленточного кабеля.

После отключения обеих сторон ленточного кабеля он готов к замене.

После снятия ЖК-экрана и ленточного кабеля доступ к матрице камеры открыт.

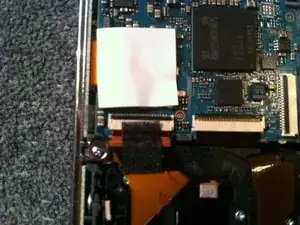

Разместите камеру платой вверх, чтобы были видны два ленточных кабеля, соединяющих матрицу камеры.

Осторожно приподнимите чёрные защёлки на обоих кабелях до их перевёрнутого положения.

Осторожно потяните ленточные кабели, пока они не выйдут из разъёмов.

Переверните камеру так, чтобы затвор был направлен вверх, а верхние кнопки — от вас.

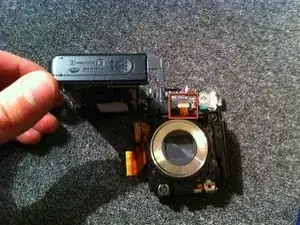

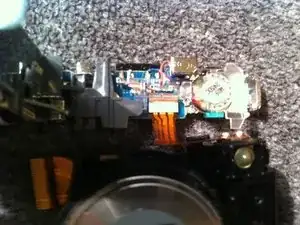

Убедившись, что ленточные кабели свободны, приподнимите корпус аккумулятора, удерживая матрицу на столе — это перевернёт её и обеспечит доступ к кабелю кнопки затвора.

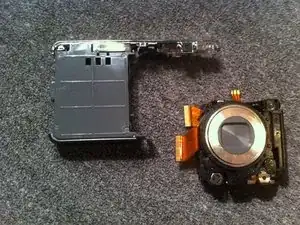

Осторожно вытяните кабель, чтобы освободить матрицу камеры от остальной части корпуса.
