Замена блока объектива Sony Cyber‑Shot DSC‑W170
Это руководство поможет Вам заменить блок объектива в камере Sony Cyber Shot DSC‑W170.
Если объектив камеры треснул или повреждён, решением является замена объектива камеры.
Будьте осторожны при удалении разбитых стеклянных дисплеев, обязательно отключите питание/достаньте батарею и ознакомьтесь с сайтом о безопасных от статического электричества инструментах перед выполнением этой операции!
Необходимый навык — умение пользоваться паяльником.
Если Вам нужна помощь с извлечением батареи, посмотрите нашу страницу по поиску неисправностей.
На сайте Sony Вы можете найти запасные части для этой камеры.
Шаг 1
Перед выполнением этой операции обязательно извлеките батарею.
Удалите пять винтов 4 мм крестовой отвёрткой Phillips #000.
Шаг 2
Используйте медиатор для вскрытия, чтобы поддеть дисплейный модуль.
Шаг 3
Осторожно снимите дисплейный модуль с остальной части камеры.
Шаг 4
Удалите три винта 4 мм крестовой отвёрткой Phillips #000.
Шаг 5
Осторожно откройте переднюю панель и снимите её с остальной части камеры.
Шаг 6
Снимите первую боковую панель слева от дисплея.
Удалите винт 4 мм с другой боковой панели справа от дисплея крестовой отвёрткой Phillips #000.
Шаг 7
Осторожно приподнимите дисплей и аккуратно откройте корпус камеры, чтобы отключить ленточный кабель дисплея от платы.
Шаг 8
Аккуратно протолкните разъём через отверстие, чтобы отделить дисплей от металлического корпуса.
Шаг 9
Поднимите чёрную защёлку на верхнем гибком шлейфе пинцетом.
Осторожно потяните гибкий шлейф, пока он не отсоединится от блока объектива.
Обращайтесь с гибким шлейфом очень бережно.
Шаг 10
Удалите шесть винтов 4 мм из блока объектива крестовой отвёрткой Phillips #000.
Шаг 11
Поднимите два гибких шлейфа пинцетом.
Шаг 12
Отогните вспышечный модуль на задней части объектива.
Удалите два винта 4 мм крестовой отвёрткой Phillips #000.
Шаг 13
Выньте батарею сбоку и снимите белую ленту с батарейного блока пинцетом.
Шаг 14
Отключите гибкий шлейф, который соединяет плату с блоком объектива, пинцетом.
Шаг 15
Очень аккуратно вытолкните блок объектива.
Шаг 16
Удалите винт 4 мм с нижней стороны верхней панели крестовой отвёрткой Phillips #000.
Шаг 17
Удалите серебряный винт 4 мм крестовой отвёрткой Phillips #000 из серебряного кронштейна, соединённого с платой.
Шаг 18
Осторожно снимите верхнюю панель.
Шаг 19

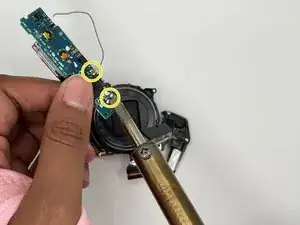

Отпаивайте провода, соединяющие плату верхней панели с объективом, паяльником.
Будьте осторожны с паяльником; он будет горячим.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
