Замена верхней панели Sony Cyber‑Shot DSC‑W170

Перед выполнением этой операции обязательно извлеките батарею.

Удалите пять винтов 4 мм крестовой отверткой №000.

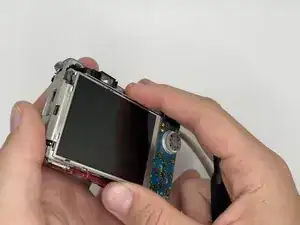

Используйте пластиковую лопатку, чтобы поддеть ЖК‑панель.

Аккуратно снимите ЖК‑панель с корпуса камеры.

Удалите три винта 4 мм крестовой отверткой №000.

Осторожно откройте переднюю панель и снимите её с корпуса камеры.

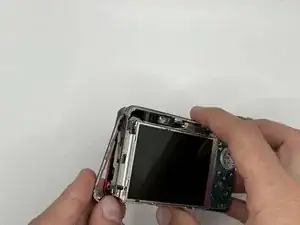

Снимите первую боковую панель слева от ЖК‑экрана.

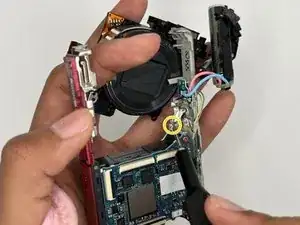

Удалите винт 4 мм из другой боковой панели справа от ЖК‑экрана крестовой отверткой №000.

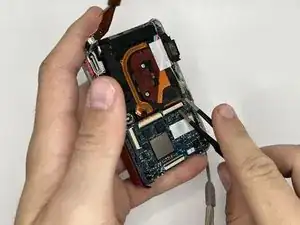

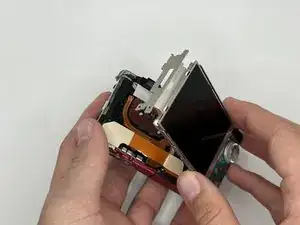

Аккуратно приподнимите ЖК‑экран и осторожно раскройте корпус камеры, чтобы отсоединить шлейф ЖК‑экрана от материнской платы.

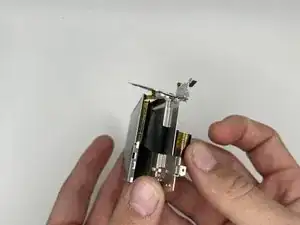

Аккуратно протолкните разъём через отверстие, чтобы отделить ЖК‑модуль от металлического корпуса.

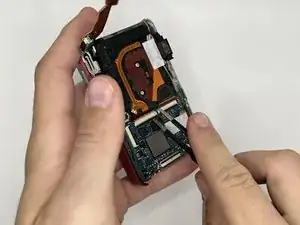

Поднимите чёрную защёлку на верхнем плоском шлейфе пинцетом.

Осторожно вытяните плоский шлейф, пока он не отсоединится от блока объектива.

Обращайтесь с плоским шлейфом осторожно.

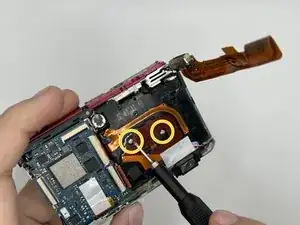

Удалите шесть винтов 4 мм с блока объектива крестовой отверткой №000.

Поднимите два плоских шлейфа пинцетом.

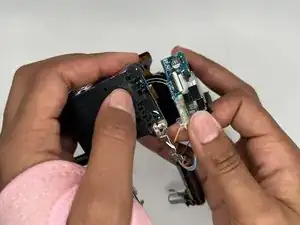

Отогните блок вспышки на задней стороне объектива.

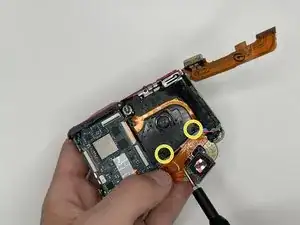

Удалите два винта 4 мм крестовой отверткой №000.

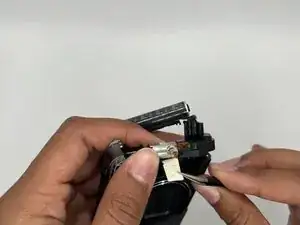

Вытяните батарею сбоку и снимите белую ленту с батарейного блока пинцетом.

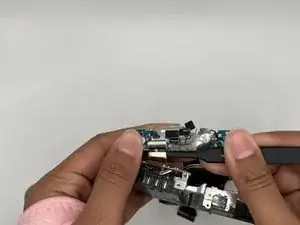

Отсоедините плоский шлейф, соединяющий материнскую плату с блоком объектива, пинцетом.

Очень аккуратно выталкивайте блок объектива.

Удалите винт 4 мм с нижней стороны верхней панели крестовой отверткой №000.

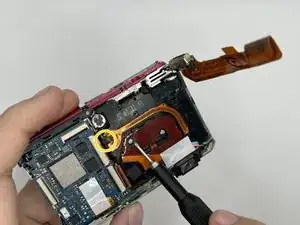

Удалите серебристый винт 4 мм крестовой отверткой №000 со серебристого кронштейна, прикреплённого к материнской плате.

Аккуратно снимите верхнюю панель.
