Замена поляризационного объектива Nikon Coolpix S6300

Разместите камеру лицевой стороной вверх.

Нажмите на крышку отсека батареи и сдвиньте её к передней части камеры.

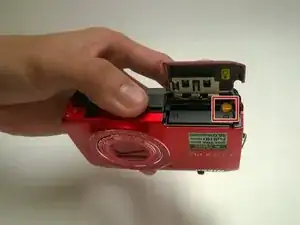

Поверните оранжевый фиксатор батареи в камере, чтобы освободить батарею.

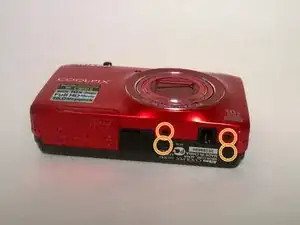

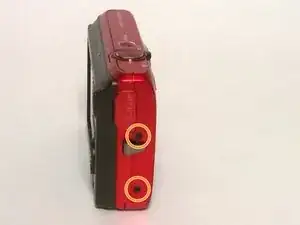

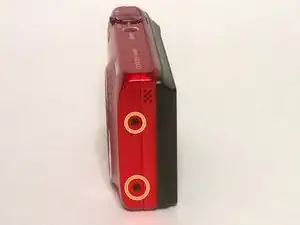

Найдите восемь внешних винтов PH 2 мм на устройстве.

Используя отвёртку PH00, выверните все винты из камеры.

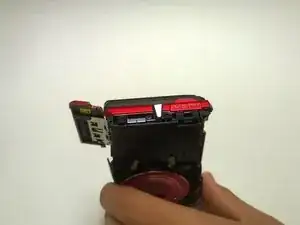

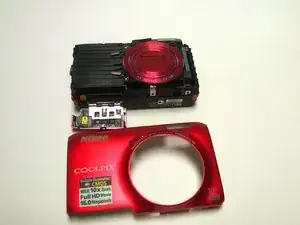

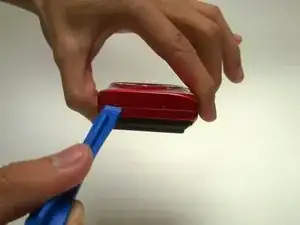

С помощью пластиковой вскрывающей пластины аккуратно отсоедините переднюю и заднюю панели.

Будьте терпеливы на этом шаге, не прикладывайте усилий, чтобы не повредить защёлки, удерживающие панели вместе.

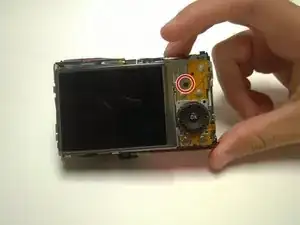

Используя крестовую отвёртку №00, выверните винт PH 2 мм, расположенный справа от экрана, выше диска ОК.

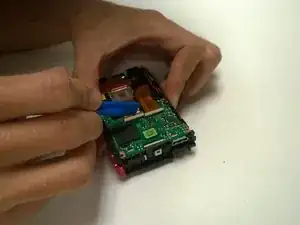

Отсоедините разъёмы с помощью пластиковой лопатки.

Будьте осторожны при отсоединении кабелей, чтобы не повредить разъёмы.

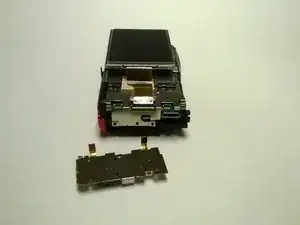

Теперь можно снять внутреннюю панель кнопок.

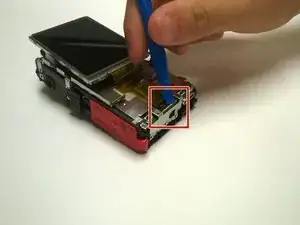

Снимите защёлку с ленточного кабеля с помощью пластиковой лопатки.

Убедитесь, что Вы действуете аккуратно при снятии защёлки, чтобы не порвать её.

Теперь можно извлечь дисплей.

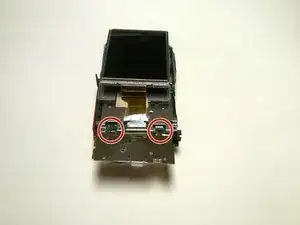

Выкрутите четыре винта PH00 2,5 мм по краям панели дисплея.

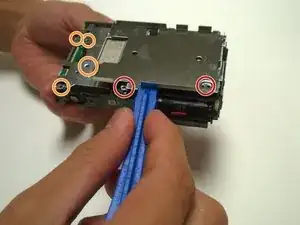

Выкрутите три винта PH00 2 мм с боковых сторон панели кнопок и один винт 2,5 мм из центра панели кнопок.

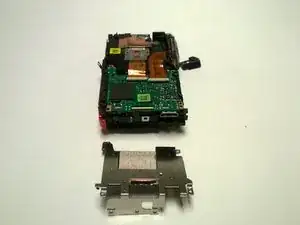

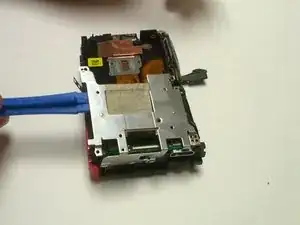

Поднимите панель кнопок из камеры с помощью пластикового инструмента.

Поднимите панель дисплея из камеры с помощью пластикового инструмента.

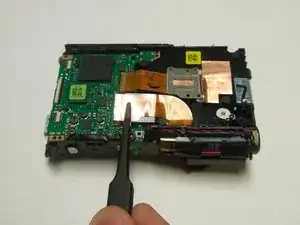

Используя пластиковую вскрывающую пластину, осторожно отогните белые фиксаторы на концах ленточных кабелей.

Используйте пинцет, чтобы аккуратно извлечь кабели из держателей.

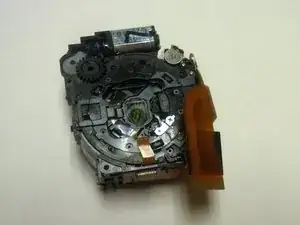

Поднимите механизм объектива из остальной части камеры, подталкивая переднюю часть объектива снизу вверх.

Используйте пластиковую вскрывающую пластину, чтобы отогнуть два белых фиксатора, удерживающих ленточные кабели.

Используйте пинцет, чтобы извлечь кабели из зажимов.

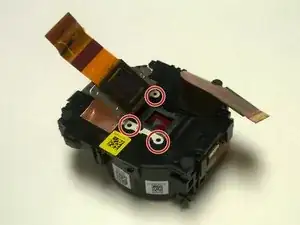

Используйте отвёртку PH00, чтобы вывернуть три винта 2 мм вокруг первого объектива.

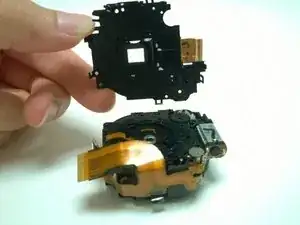

Поднимите первый объектив с остального механизма объектива.

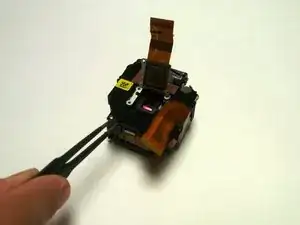

Используйте тонкий пинцет, чтобы поднять и извлечь поляризационный объектив из механизма.
