Замена крышки отсека батареи Fujifilm FinePix S4800

Камеры

В этом руководстве пошагово показано, как заменить крышку отсека батареи Fujifilm FinePix S4800. Для этого необходимо снять заднюю пластиковую панель корпуса камеры, открутив винты и используя пластиковый инструмент для разъёма, чтобы отделить заднюю панель от остальной части камеры.

Шаг 1

Перед продолжением убедитесь, что камера выключена.

Поверните камеру так, чтобы этикетка на основании была повернута вверх.

На крышке отсека батареи есть ползунок с надписью «open». Сдвиньте его вниз и сдвиньте крышку вправо, чтобы освободить её.

Шаг 2

Извлеките все четыре батареи и отложите их в сторону.

При установке новых батарей обратите внимание на маркировку внутри отсека для батарей. Эти обозначения указывают, какой полюс батареи («+» или «-») должен быть обращён вверх в каждом слоте.

Шаг 3

Снимите три винта JIS #000 длиной 5.0 мм на дне камеры.

Шаг 4

Поверните камеру так, чтобы порт HDMI был направлен вверх.

Снимите два винта JIS #000 длиной 5.0 мм.

Шаг 5

Поверните камеру так, чтобы надпись «30x superwide 24-720mm» была направлена вверх.

Снимите два винта JIS #000 длиной 5.0 мм.

Шаг 6

Нажмите кнопку подъёма вспышки, выделенную на изображении, чтобы освободить механизм вспышки.

Снимите два винта JIS #000 длиной 5.0 мм, выделенные на изображении.

Шаг 7

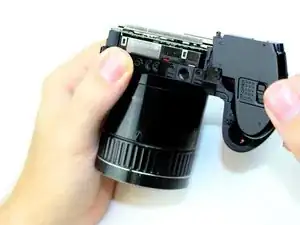

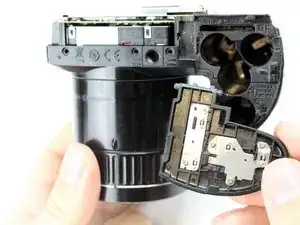

Используйте пластиковый инструмент для открывания, чтобы разъединить заднюю панель и корпус камеры по всем сторонам, пока панель полностью не отделится.

Пластиковый корпус хрупкий, поэтому выполняйте работу аккуратно, отщёлкивая каждую сторону равномерно по мере продвижения вокруг камеры инструментом.
