Замена видоискателя Fujifilm FinePix S4200

Выключите камеру.

Переверните камеру так, чтобы был виден отсек батареи.

Удалите три винта 4 мм на нижней части корпуса камеры крестовой отверткой Phillips #000.

Поверните камеру на бок, где расположены отверстия динамика.

Удалите три винта 4 мм крестовой отверткой Phillips #000.

Поверните камеру на противоположный бок, где расположен HDMI-порт.

Удалите все пять винтов 4 мм крестовой отверткой Phillips #000.

Корпус хрупкий.

Используйте пластиковый инструмент для открывания, чтобы поддеть заднюю часть корпуса камеры от передней части корпуса.

Продолжайте этот приём по всему периметру камеры, чтобы создать зазор между передней и задней частями корпуса.

Приложите усилие, чтобы разъединить заднюю часть корпуса и корпус камеры.

Удалите два винта 4 мм, которые фиксируют материнскую плату и металлическую пластину.

Используйте пластиковый инструмент для открывания, чтобы аккуратно приподнять ЖК-экран от металлической пластины.

Переверните ЖК-экран так, чтобы была видна левая сторона металлической пластины.

Поверните камеру вертикально — так удобнее работать.

С помощью крестовой отвертки Phillips #000 удалите два винта 4 мм, расположенные на металлической пластине под ЖК-экраном.

Отсоедините металлическую пластину от материнской платы.

Оранжевый шлейф хрупкий.

Отведите назад маленький чёрный фиксатор, соединяющий оранжевый шлейф с материнской платой.

Аккуратно извлеките ЖК-экран из материнской платы.

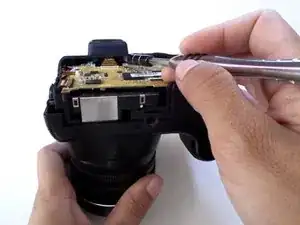

Удалите два винта 4 мм крестовой отверткой Phillips #000 под видоискателем.

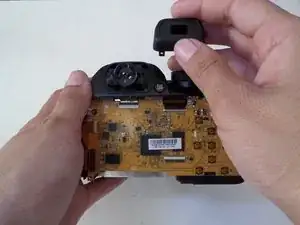

Осторожно снимите пластиковую накладку с видоискателя.

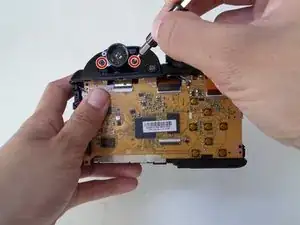

Удалите два винта 3 мм, окружающие видоискатель, крестовой отверткой Phillips #000.

Оранжевый шлейф хрупкий.

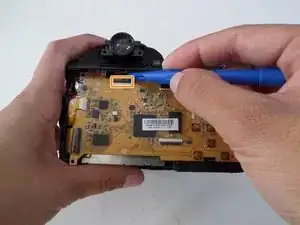

С помощью пластикового инструмента для открывания отведите вниз маленький чёрный фиксатор, чтобы отсоединить оранжевый шлейф от материнской платы.

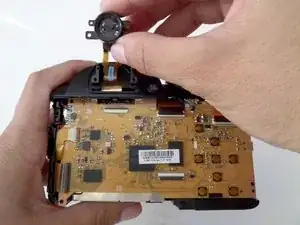

Подтяните видоискатель вверх, чтобы извлечь его из корпуса камеры.
