Замена пружин вспышки FujiFilm FinePix S4500

Пружины в вашем механизме вспышки могут сломаться или износиться. Если это произойдет, выполните следующие шаги для их замены.

Шаг 1

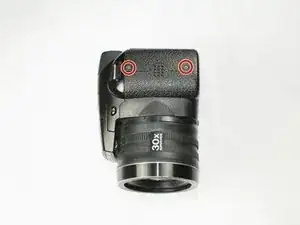

Удалите два винта Phillips #1 длиной 3,5 мм в этих местах на левом боку камеры с помощью отвертки.

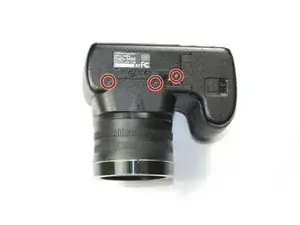

Удалите три винта Phillips #1 длиной 3,5 мм в этих местах на нижней части камеры с помощью отвертки.

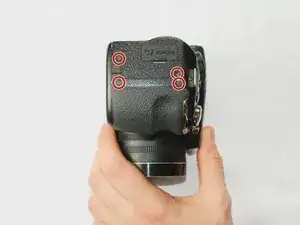

Удалите четыре винта Phillips #1 длиной 3,5 мм в этих местах на правом боку камеры с помощью отвертки.

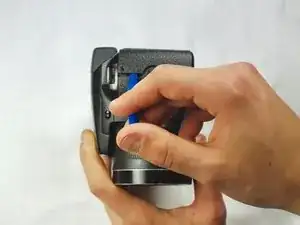

Используйте пластиковый инструмент для открывания, чтобы отделить заднюю панель от камеры с левого боку.

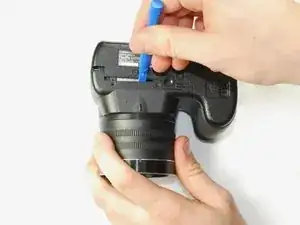

Используйте пластиковый инструмент для открывания, чтобы отделить заднюю панель от камеры снизу.

Используйте пластиковый инструмент для открывания, чтобы отделить заднюю панель от камеры с левого боку, затем удалите заднюю панель с камеры.

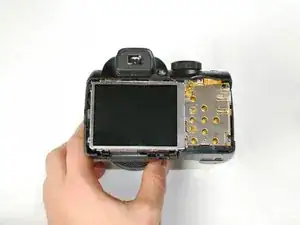

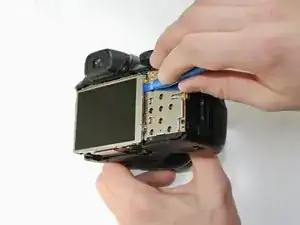

Используйте пластиковый инструмент для открывания, чтобы отделить экран LCD от камеры.

Поднимите черную вкладку, удерживающую шлейф экрана LCD на месте, и удалите провод.

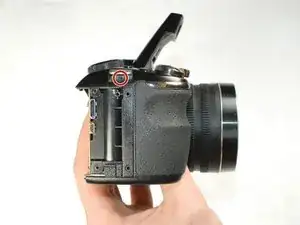

Удалите винты Phillips #1 длиной 3,5 мм, удерживающие верхнюю часть, чтобы получить доступ к механизму вспышки.

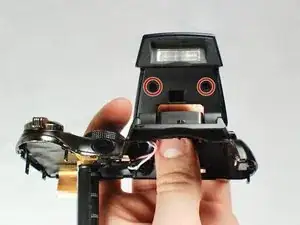

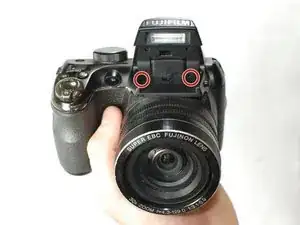

Удалите верхнюю часть и используйте отвертку, чтобы удалить выделенные винты Phillips #1 длиной 2,7 мм.
Снимите верхний крышку вспышки.

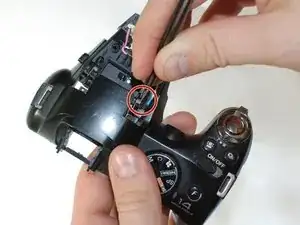

Удалите штифты, удерживающие механизм вспышки на месте. Может понадобиться пинцет.

Используя пару пинцетов, удалите пружины механизма вспышки, затем замените их на новые пружины.

Для сборки вашего устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
