Замена материнской платы Fujifilm FinePix S4800

Перед продолжением убедитесь, что камера выключена.

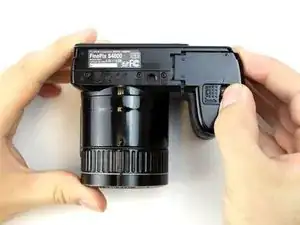

Поверните камеру так, чтобы этикетка на дне была направлена вверх.

На дверце отсека батарей находится ползунок с надписью «open». Сдвиньте его вниз и сдвиньте дверцу вправо, чтобы открыть отсек.

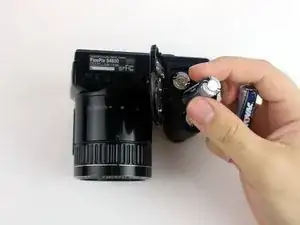

Извлеките все четыре батареи и отложите их в сторону.

При установке новых батарей обратите внимание на маркировку в отсеке. Эти обозначения показывают, какая сторона батареи («+» или «-») должна быть направлена вверх в каждом слоте.

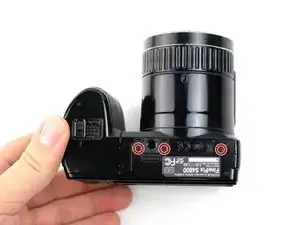

Снимите три винта JIS #000 длиной 5,0 мм на нижней части камеры.

Поверните камеру так, чтобы HDMI-порт смотрел вверх.

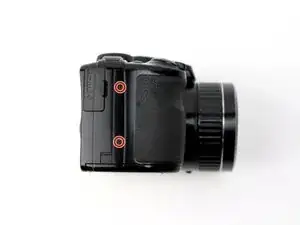

Снимите два винта JIS #000 длиной 5,0 мм.

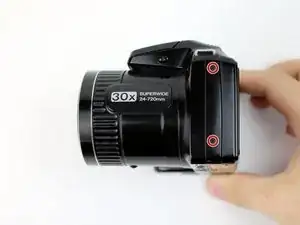

Поверните камеру так, чтобы надпись «30x superwide 24-720mm» была наверху.

Снимите два винта JIS #000 длиной 5,0 мм.

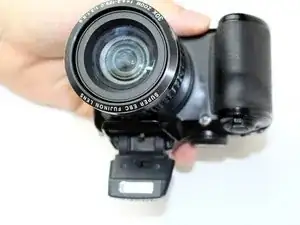

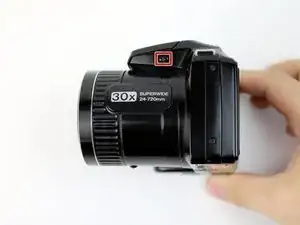

Нажмите на кнопку подъёма вспышки, выделенную на фото, чтобы освободить механизм вспышки.

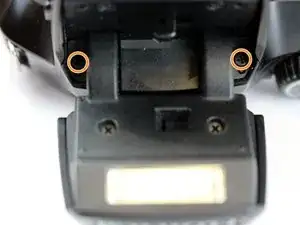

Снимите два винта JIS #000 длиной 5,0 мм, выделенные на фото.

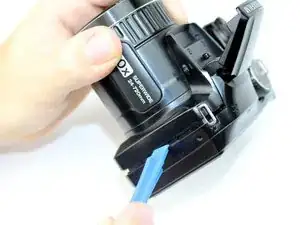

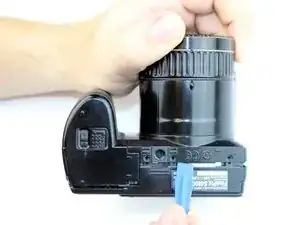

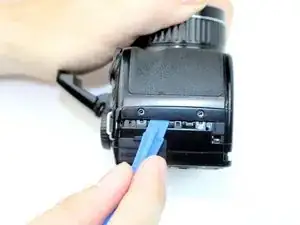

С помощью пластикового монтажного инструмента отсоедините заднюю крышку от корпуса камеры по всем сторонам, пока панель полностью не отделится.

Пластиковая крышка хрупкая, поэтому действуйте медленно, равномерно поддевая каждую сторону по очереди по мере продвижения вокруг камеры инструментом.

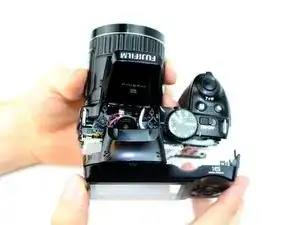

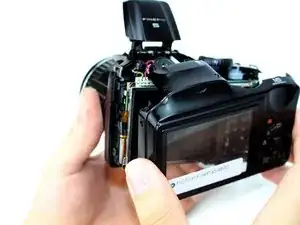

Осторожно снимите заднюю крышку с камеры и отложите её в сторону.

На этом этапе настоятельно рекомендуется надеть антистатический браслет, чтобы предотвратить повреждение внутренних электронных компонентов.

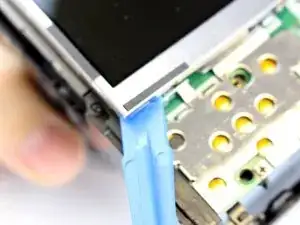

В камере, разобранной для этого руководства, ЖК-дисплей легко вышел из посадочного места после снятия задней крышки. Если Ваш экран сидит плотнее, используйте пластиковый монтажный инструмент, чтобы аккуратно поддеть один из краёв экрана — это освободит его из крепления.

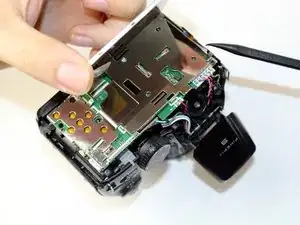

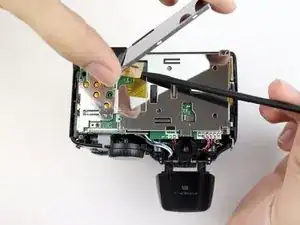

Осторожно наклоните ЖК-экран в сторону нижней части камеры и с помощью монтажной лопатки отщёлкните фиксатор ZIF-кабеля, подключенного к ЖК-экрану.

Поднимите экран и отложите его в сторону.

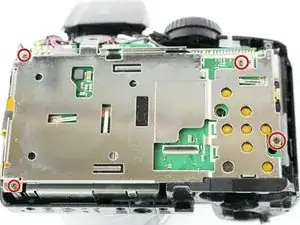

Снимите четыре винта JIS #000 длиной 4,5 мм.

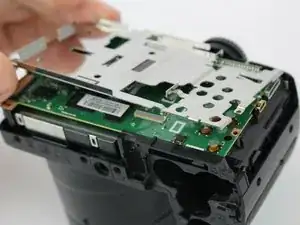

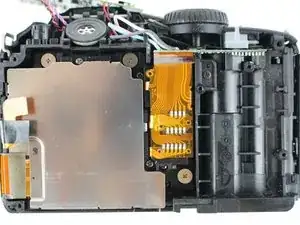

Электромагнитный экран прикреплён к материнской плате — при удалении винтов действуйте осторожно.

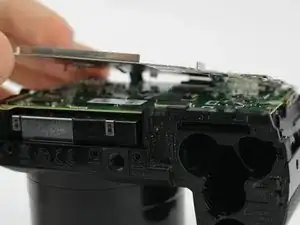

Аккуратно снимите экран с материнской платы и отложите его в сторону.

При откручивании винта, прикреплённого к материнской плате, действуйте медленно и прикладывайте только лёгкое давление.

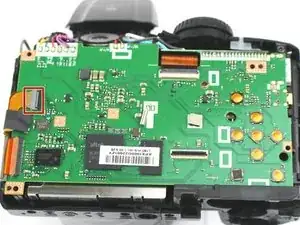

Снимите винт JIS #000 длиной 4,5 мм.

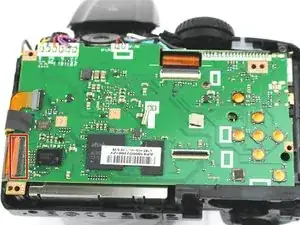

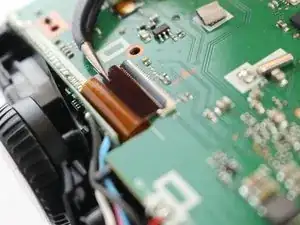

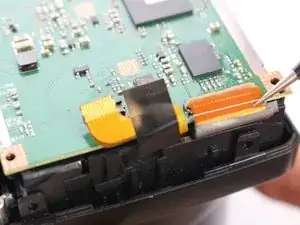

Снимите электрическую ленту с ZIF-кабеля с помощью пинцета.

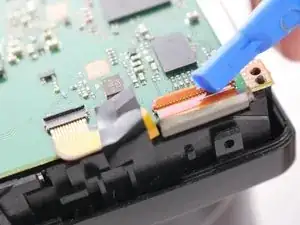

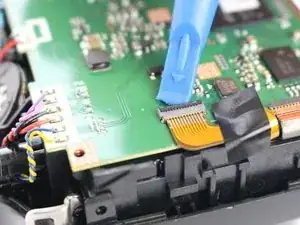

Осторожно откиньте фиксатор ZIF-кабеля, подключенного к материнской плате, с помощью пластикового монтажного инструмента.

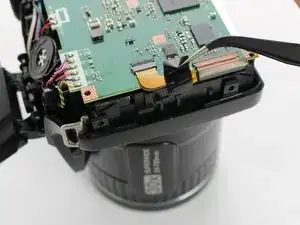

Вытащите ZIF-кабель с материнской платы с помощью пинцета.

Осторожно откиньте фиксатор ZIF-кабеля, подключенного к материнской плате, с помощью пластикового монтажного инструмента.

Вытащите ZIF-кабель с материнской платы с помощью пинцета.

Осторожно откиньте фиксатор ZIF-кабеля, подключенного к материнской плате, с помощью пластикового монтажного инструмента.

Вытащите ZIF-кабель с материнской платы с помощью пинцета.

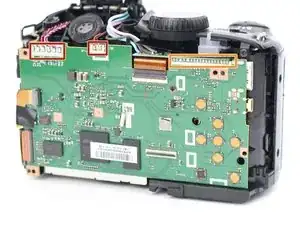

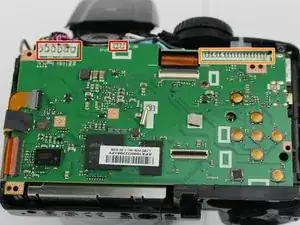

Существуют два участка, где провода припаяны к материнской плате. Также есть третий участок, где камера и материнская плата припаяны друг к другу. При выпаивании соблюдайте все меры предосторожности.

Чтобы освободить материнскую плату, отсоедините провода путём выпаивания.

Отсоедините пайку между камерой и материнской платой путём выпаивания.

Инструкции по выпаиванию см. в разделе Как паять и выпаивать соединения

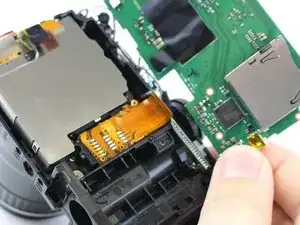

Осторожно извлеките материнскую плату и отложите её в безопасное место.
