Замена объектива Fujifilm FinePix S4200

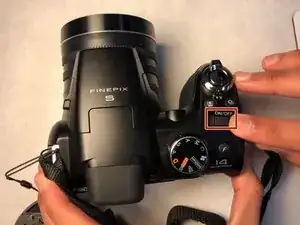

Выключите камеру, переместив переключатель ON/OFF, как показано.

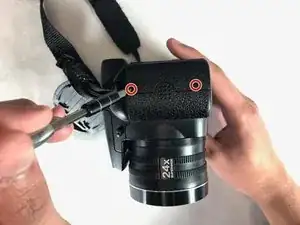

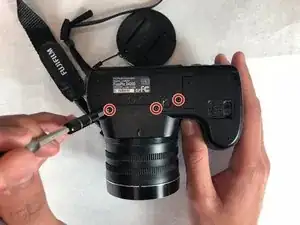

Используя отвертку Phillips #000, открутите все винты 4 мм с левой, правой стороны и снизу камеры.

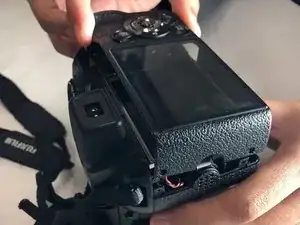

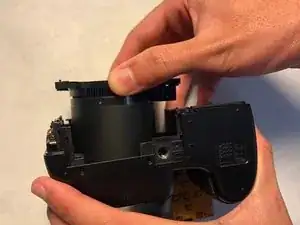

Снимите показанную часть корпуса, аккуратно потянув вверх, пока корпус полностью не отделится.

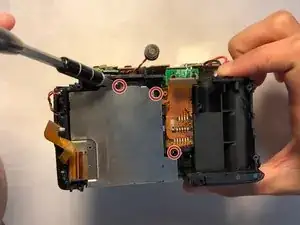

Удалите винты 4 мм на металлической пластине. Затем удалите винты 4 мм на левой стороне камеры и два винта 4 мм на правой стороне.

Используйте отвертку Phillips #000, чтобы избежать срыва шлица винтов.

Отсоедините оранжевый ленточный кабель, аккуратно потянув за кабель, пока он не выйдет из зажима на материнской плате.

Снимите верхнюю часть корпуса, потянув вверх.

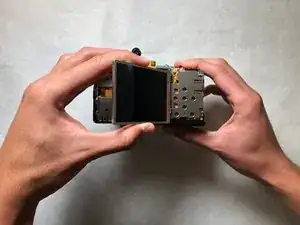

Осторожно извлеките ЖК-экран.

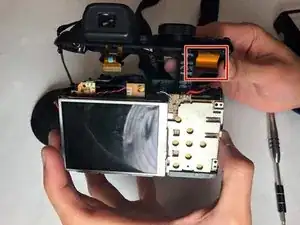

Аккуратно потяните за оранжевую петлю, пока она не освободится. Эта оранжевая полоса легко рвется.

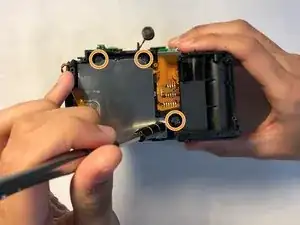

Удалите оставшийся винт 4 мм. Отсоедините металлическую пластину, поднимая её вверх.

Используйте отвертку Phillips #000.

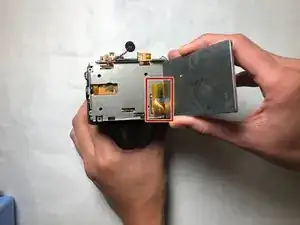

Удалите оставшиеся оранжевые ленточные соединения на материнской плате, аккуратно потянув за все ленты, пока они не освободятся.

Внимание: оранжевые полосы легко рвутся.

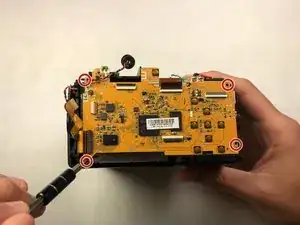

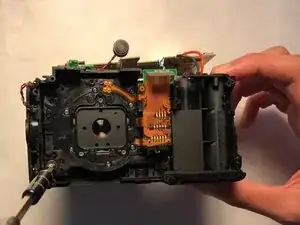

Используя отвертку Phillips #000, удалите винты 4 мм в углах материнской платы.

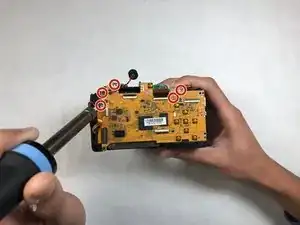

С помощью паяльника распаяйте пять показанных соединений.

Внимание: после удаления припаянных соединений им нужно дать достаточно времени остыть перед переходом к следующему шагу.

Снимите материнскую плату. На этом этапе она должна быть свободна от всех соединений и легко подниматься.

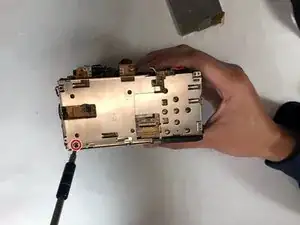

Используя отвертку Phillips #000, удалите винты 4 мм вокруг металлической пластины.

Используя отвертку Phillips #000, удалите винты 10 мм.

Медленно поднимите металлическую пластину и извлеките её из камеры.

Внимание: оранжевые полосы легко рвутся.

Используя отвертку Phillips #000, удалите винт 10 мм.

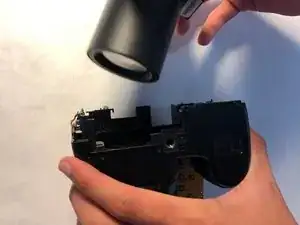

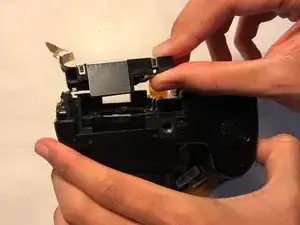

Снимите внутренний объектив.

Внимание: будьте осторожны при снятии объектива.

Замените повреждённый внутренний объектив на новый внутренний объектив.

Соберите камеру в обратном порядке.
