Замена отсека для батарей на FujiFilm FinePix S5100
В данном руководстве показано, как заменить отсек для батарей на Fujifilm FinePix S5100. В случае повреждения отсека для батарей или необходимости его проверки или замены, это руководство покажет, как безопасно его снять и заменить.
Шаг 1
Убедитесь, что ваша камера выключена.
Разместите камеру вверх дном так, чтобы объектив смотрел влево, а отсек для батарей был обращен прямо к вам.
Шаг 2
Откройте дверцу отсека для батарей, нажав вниз в направлении стрелки на дверце.
Шаг 3

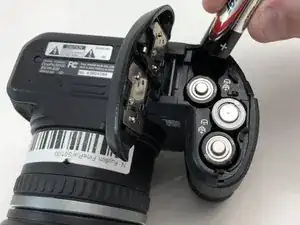

Извлеките четыре батарейки типа AA из камеры.
Шаг 4

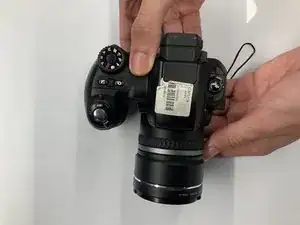

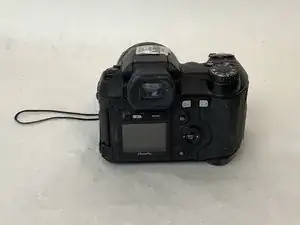

Поверните камеру так, чтобы экран был обращен к вам, а объектив смотрел от вас.
Шаг 5

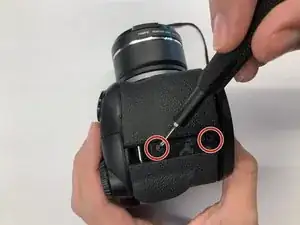

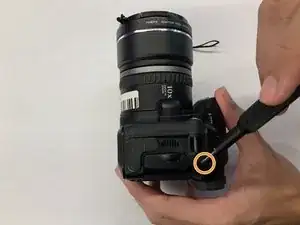

Удалите два винта Phillips #000 длиной 0.9 мм с правой стороны камеры.
Удалите один винт Phillips #000 длиной 0.6 мм с левой стороны камеры.

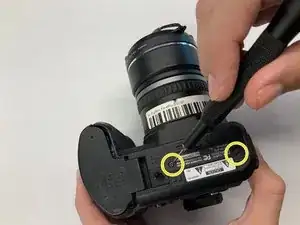

Удалите два винта Phillips #000 длиной 0.6 мм с нижней стороны камеры.
При замене задней крышки на камере должен быть слышен щелчок, который подтверждает, что крышка полностью села на место.
Шаг 6

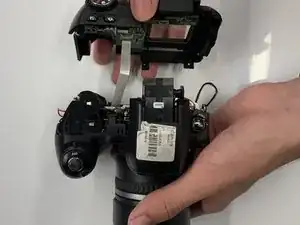

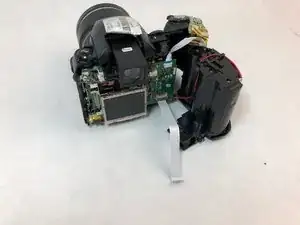

Осторожно потяните за заднюю крышку и отделите ее от корпуса камеры.

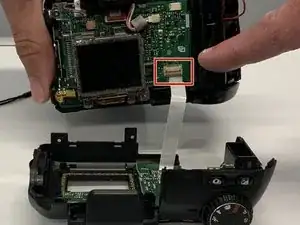

Осторожно поднимите верхнюю часть коричневой вкладки, чтобы отключить шлейф и полностью удалить заднюю крышку.
Шаг 7

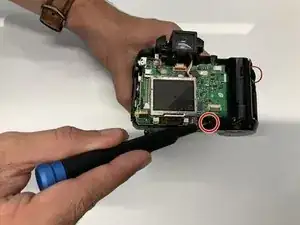

Удалите один винт Phillips #000 длиной 1.3 мм.

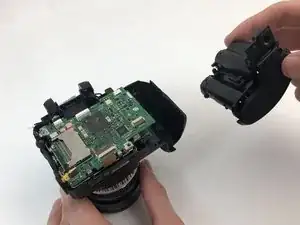

Осторожно извлеките отсек для батарей из корпуса камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
