Замена выводов клемм батареи FujiFilm FinePix S5100
Это руководство по замене покажет, как получить доступ к выводам клемм батареи в фотоаппарате Fujifilm FinePix S5100. Рекомендуется использовать магнитный коврик для размещения винтов вместе с указанными выше магнитными инструментами. Это предотвращает или минимизирует риск потери или неправильного размещения винта. Учтите это при безопасном обращении с электрическими компонентами. Руководство достаточно простое и не требует большого количества времени.
Шаг 1
Убедитесь, что ваш фотоаппарат выключен.
Разместите фотоаппарат вверх дном так, чтобы объектив был направлен влево, а отсек для батареи — прямо на вас.
Шаг 2
Откройте крышку отсека для батареи, надавив вниз и в направлении стрелки на крышке.
Шаг 3
Извлеките четыре аккумулятора типа AA из фотоаппарата.
Шаг 4
Поверните фотоаппарат так, чтобы экран был обращён к вам, а объектив — от вас.
Шаг 5
Удалите два винта Phillips #000, 0.9 мм, с правой стороны фотоаппарата.
Удалите один винт Phillips #000, 0.6 мм, с левой стороны фотоаппарата.
Удалите два винта Phillips #000, 0.6 мм, с нижней стороны фотоаппарата.
При установке задней крышки на фотоаппарат раздастся щелчок, подтверждающий, что крышка полностью зафиксирована с остальной частью корпуса.
Шаг 6
Осторожно оттяните заднюю крышку и отделите её от остального корпуса фотоаппарата.
Аккуратно отогните вверх верхнюю часть таба бежевого цвета, чтобы отключить ленту и полностью снять заднюю крышку.
Шаг 7

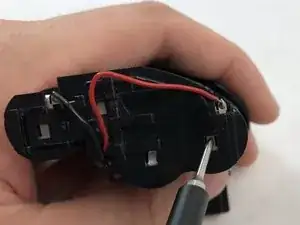

Удалите один винт Phillips #000, 1.3 мм.

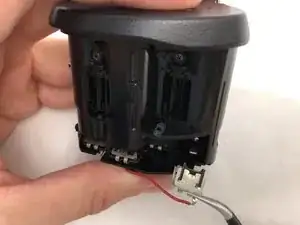

Осторожно извлеките отсек для батареи из корпуса фотоаппарата.
Шаг 8

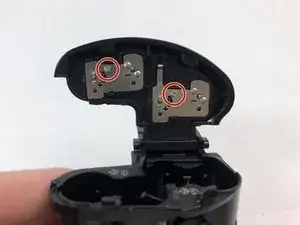

Удалите два винта Phillips #000, 0.6 мм, с металлического вывода клеммы батареи.
Шаг 9

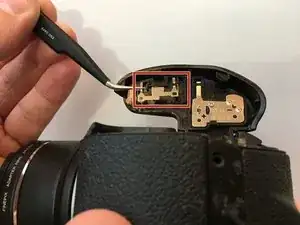

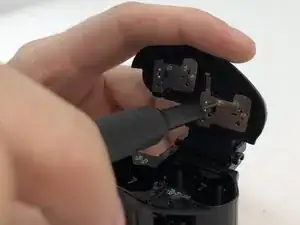

С помощью пинцета извлеките две задние панельные детали с выводов клемм батареи, находящиеся в крышке отсека для батареи.
Шаг 10

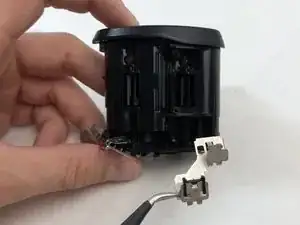

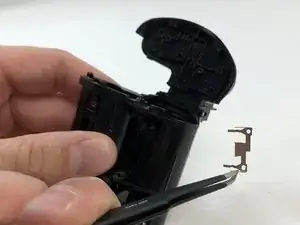

С помощью пинцета извлеките один положительный (+) и один отрицательный (−) вывод клеммы батареи из отсека для батареи.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
