Замена крышки отсека батареи FujiFilm FinePix S5100
Данное руководство покажет, как получить доступ к крышке отсека батареи фотоаппарата Fujifilm FinePix S5100. Чтобы добраться до крышки, потребуется отключить соединения на печатной плате. Эти соединения очень хрупкие, поэтому обращайтесь с компонентами осторожно. Если Вы будете следовать этим шагам и аккуратно разбирать фотоаппарат, работа пройдет гладко и быстро. Также рекомендуется использовать магнитную подставку для размещения винтов в сочетании с магнитным инструментом, упомянутым выше. Это позволит предотвратить или минимизировать риск потери или неправильного размещения винта.
Шаг 1
Убедитесь, что фотоаппарат выключен.
Поверните фотоаппарат вверх дном, чтобы объектив был направлен влево, а отсек батареи — прямо к Вам.
Шаг 2
Откройте крышку отсека батареи, нажав вниз и в направлении стрелки на крышке.
Шаг 3
Извлеките четыре батарейки АА из фотоаппарата.
Шаг 4
Поверните фотоаппарат так, чтобы экран был обращён к Вам, а объектив — от Вас.
Шаг 5
Выкрутите два винта 0,9 мм крестообразной отверткой №000 с правой стороны фотоаппарата.
Выкрутите один винт 0,6 мм крестообразной отверткой №000 с левой стороны фотоаппарата.
Выкрутите два винта 0,6 мм крестообразной отверткой №000 с нижней стороны фотоаппарата.
При установке задней крышки на место раздастся щелчок, который подтвердит, что крышка полностью защёлкнулась.
Шаг 6
Осторожно потяните заднюю крышку и отсоедините её от корпуса фотоаппарата.
Аккуратно поднимите верхнюю часть коричневой защёлки, чтобы отключить ленточный кабель, и полностью снимите заднюю крышку.
Шаг 7
Выкрутите один винт 1,3 мм крестообразной отверткой №000.
Осторожно извлеките отсек батареи из остальной части корпуса фотоаппарата.
Шаг 8

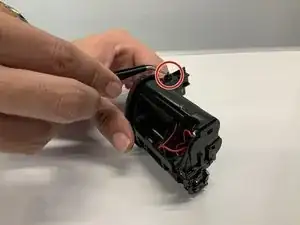

Воспользуйтесь пинцетом, чтобы аккуратно вытянуть стержень длиной 4,4 мм из отсека батареи.

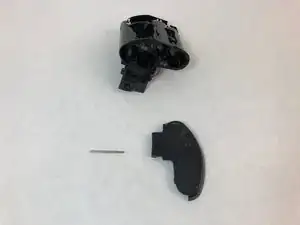

После извлечения стержня крышку можно легко снять.
Завершение
Чтобы собрать устройство, выполните указания в обратном порядке.
Перевод руководства с ifixit.com
