Замена лампы вспышки Fujifilm FinePix S4800
В этом руководстве мы разберём Fujifilm FinePix S4800, чтобы снять и заменить лампу вспышки. Для этого необходимо снять заднюю пластиковую панель камеры, выкрутив винты и используя пластиковый инструмент для поддевания, чтобы отделить задний корпус от остальной части камеры, и снять ЖК-экран. После этого вы сможете снять и заменить лампу вспышки камеры, выкрутив ещё несколько винтов и распаяв провода, подключённые к лампе.
Шаг 1
Убедитесь, что камера выключена перед продолжением.
Поверните камеру так, чтобы этикетка на дне камеры была обращена вверх.
На дверце отсека батарей есть ползунок с надписью «open». Сдвиньте его вниз и сдвиньте дверцу вправо, чтобы открыть отсек.
Шаг 2
Извлеките все четыре батареи и отложите их в сторону.
При установке новых батарей обратите внимание на маркировку в отсеке батарей. Эти обозначения показывают, какая сторона батареи («+» или «-») должна быть обращена вверх в каждом гнезде.
Шаг 3
Выкрутите три винта JIS #000 длиной 5,0 мм на дне камеры.
Шаг 4
Поверните камеру так, чтобы порт HDMI был обращён вверх.
Выкрутите два винта JIS #000 длиной 5,0 мм.
Шаг 5
Поверните камеру так, чтобы надпись «30x superwide 24-720mm» была обращена вверх.
Выкрутите два винта JIS #000 длиной 5,0 мм.
Шаг 6

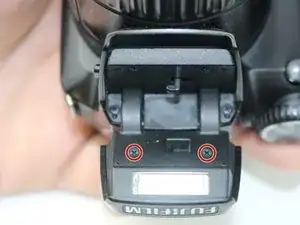

Нажмите кнопку подъёма вспышки, выделенную на фото, чтобы освободить механизм вспышки.
Выкрутите два винта JIS #000 длиной 5,0 мм, выделенные на фото.
Шаг 7
Используйте пластиковый инструмент для поддевания, чтобы отделить заднюю панель от корпуса камеры по всем сторонам, пока панель полностью не отсоединится.
Пластиковый корпус хрупкий, поэтому выполняйте работу медленно, равномерно поддевая каждую сторону по мере продвижения вокруг камеры.
Шаг 8
Осторожно снимите заднюю панель с камеры и отложите её в сторону.
Шаг 9
На этом этапе настоятельно рекомендуется использовать антистатический браслет, чтобы предотвратить повреждение внутренних электронных компонентов.
В камере, разобранной для этого руководства, ЖК-дисплей легко вышел из своего корпуса после снятия задней панели. Если Ваш экран сидит плотнее, можно использовать пластиковый инструмент, чтобы аккуратно поддеть один из краёв экрана и освободить его из крепления.
Осторожно откиньте ЖК-экран в сторону нижней части камеры и используйте лопатку, чтобы отщёлкнуть фиксатор ZIF-кабеля, подключённого к ЖК-экрану.
Шаг 10
Поднимите экран и отложите его в сторону.
Шаг 11
Выкрутите два винта JIS #000 длиной 5,0 мм, выделенные на фото.
Шаг 12

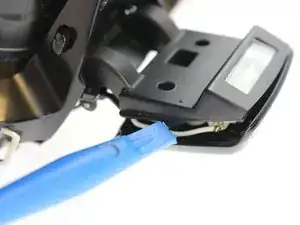

Используйте пластиковый инструмент для поддевания, чтобы отделить крышку, закрывающую лампу вспышки.
Пластиковая крышка хрупкая, поэтому аккуратно отделяйте её.
Шаг 13

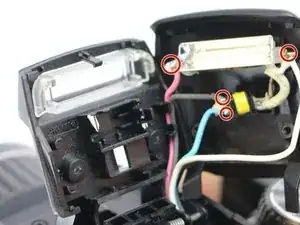

Распаяйте соединения, показанные на изображении, соединяющие чёрный, розовый, белый и голубой провода с лампой.
Руководство по пайке: Как паять и распаивать соединения
Шаг 14

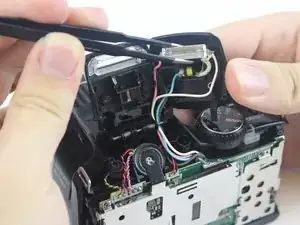

Используя пинцет, безопасный для работы с ЭSD, извлеките лампу вспышки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
