Замена материнской платы Fujifilm FinePix S4200
В этом руководстве мы заменим материнскую плату Fujifilm FinePix S4200.
Материнская плата — центральная часть любой электронной системы; она соединяет все внутренние компоненты и обеспечивает их совместную работу. При выходе материнской платы из строя могут возникать различные проблемы, такие как самопроизвольные отключения, ошибки соединения и снижение производительности.
Вам понадобятся крестовая отвертка Phillips #000 и паяльник. Перед использованием паяльника ознакомьтесь с руководством по пайке/дапайке соединений.
Шаг 1

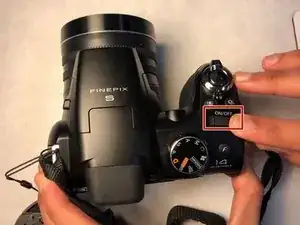

Выключите камеру, передвинув переключатель, как показано.
Шаг 2

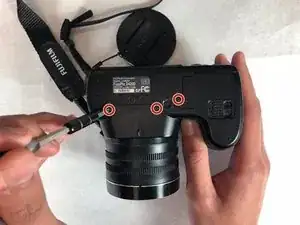

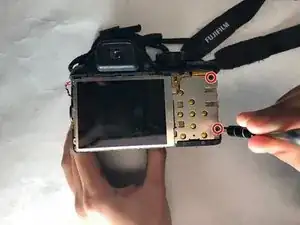

Удалите все винты длиной 4 мм с левой, правой стороны и снизу корпуса камеры.
Для удаления всех девяти винтов используйте крестовую отвертку Phillips #000.
Шаг 3

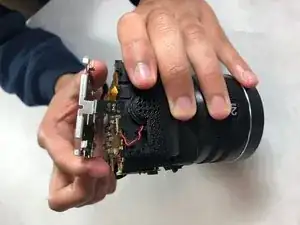

Снимите участок корпуса, показанный на фото, аккуратно потянув вверх, пока корпус полностью не отсоединится.
Шаг 4

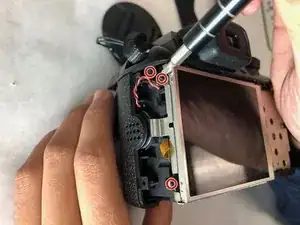

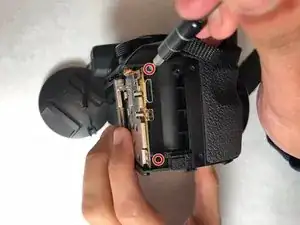

Удалите винты 4 мм на металлической пластине. Затем удалите винты 4 мм на левой стороне камеры и два винта 4 мм на правой стороне.
Используйте крестовую отвертку Phillips #000, чтобы избежать срезания шлицев винтов.
Шаг 5

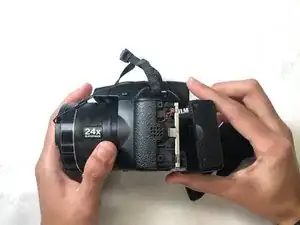

Снимите верхнюю крышку корпуса, потянув вверх.

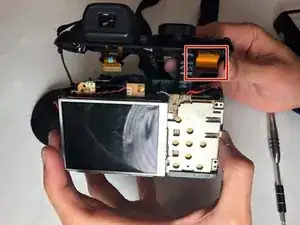

Чтобы отсоединить оранжевую ленту, аккуратно потяните за язычок до тех пор, пока она не освободится от зажимного элемента на материнской плате.
Шаг 6

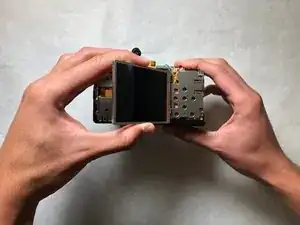

Осторожно извлеките ЖК-экран.
Аккуратно потяните за оранжевую ленту, пока она не освободится.
Эта оранжевая лента легко рвётся.
Шаг 7

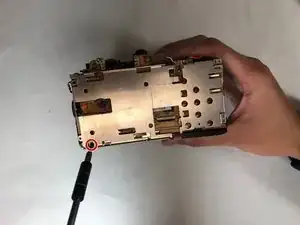

Удалите оставшийся винт 4 мм.
Отсоедините металлическую пластину, поднимая её вверх.
Шаг 8

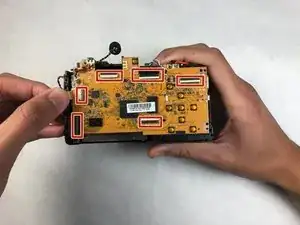

Удалите оставшиеся оранжевые ленты на материнской плате. Аккуратно потяните каждую ленту, пока она не освободится. Убедитесь, что все ленты освободились (проверьте отметки на изображении).
Шаг 9

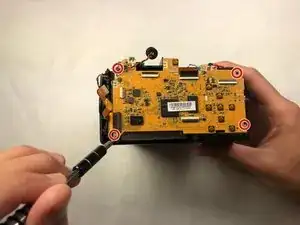

Удалите винты 4 мм в углах материнской платы.
Шаг 10

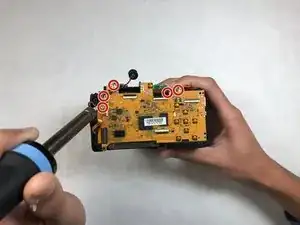

Используйте паяльник, чтобы расплавить припой и отсоединить пять показанных соединений.
После удаления припаянных соединений им необходимо дать достаточно времени для остывания перед переходом к следующему шагу.
Шаг 11

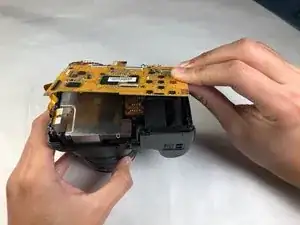

Извлеките материнскую плату. На этом этапе она должна быть свободна от всех подключений и легко поддаваться подъёму.
Шаг 12
Замените старую материнскую плату на новую.
Шаг 13

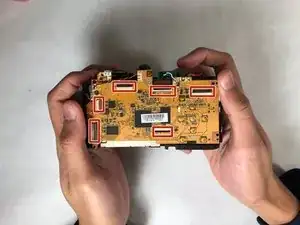

Подсоедините оранжевые ленты к их назначенным разъёмам.
Будьте аккуратны при повторном подключении оранжевых лент, так как они легко рвутся.
Шаг 14
Запаяйте все соединения и провода на новой материнской плате.
После пайки соединениям необходимо дать достаточно времени для остывания перед переходом к следующему шагу.
После того как соединения на новой материнской плате надежно закреплены и им дано достаточно времени, соберите камеру в обратном порядке.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
