Замена экрана Nikon Coolpix 775

Переверните камеру, чтобы нижняя часть была направлена вверх.

Сдвиньте серый замок в открытое положение символа "pac-man".

Поднимите крышку и извлеките батарею из отсека.

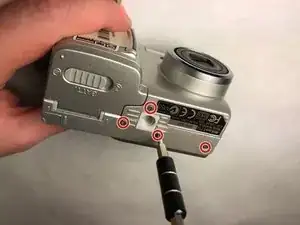

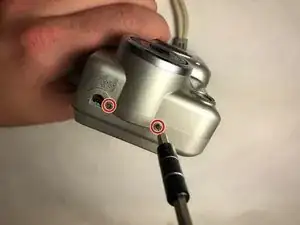

Открутите восемь винтов JIS #00 длиной 4 мм снизу, с правой стороны и с левой стороны.

Возьмите камеру обеими руками спереди и сзади.

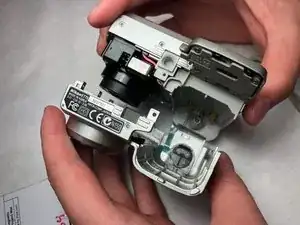

Отделите две части.

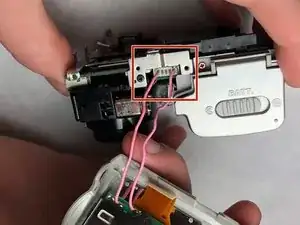

Возможно, вам придется тянуть под разными углами, чтобы разъединить две части, но будьте осторожны, чтобы не тянуть слишком сильно, так как внутри есть контактный провод.

Переверните камеру назад, чтобы увидеть верхнюю часть.

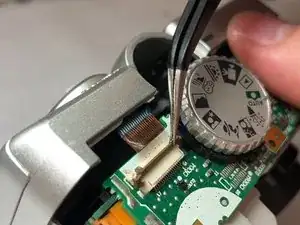

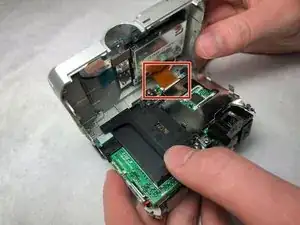

Извлеките шлейф из разъема, соединяющего его с материнской платой, с помощью рук или пинцета.

Будьте осторожны, чтобы не проколоть или не порвать шлейф.

Посмотрите на верхнюю часть камеры.

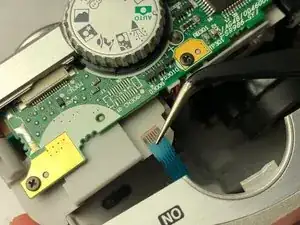

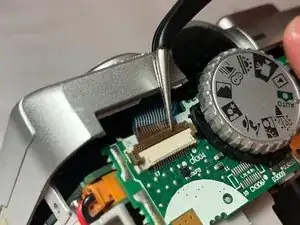

Поднимите вкладку, которая открыта рядом с колесом, используя пинцет.

Освободите шлейф, чтобы можно было отделить верхнюю часть задней стороны камеры.

Будьте осторожны, чтобы не порвать шлейф.

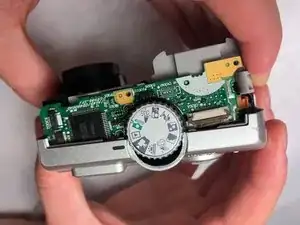

Посмотрите на верхнюю сторону камеры.

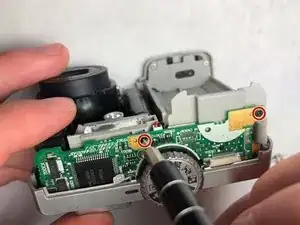

Открутите два винта Phillips #00 длиной 4 мм.

Открутите также винт JIS #00 длиной 2 мм.

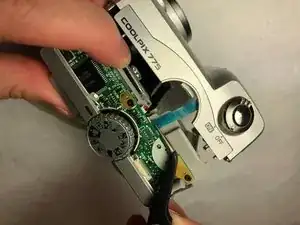

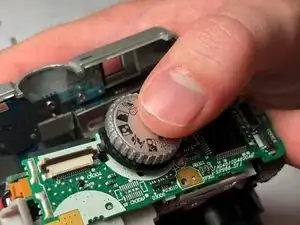

Нажмите или сдвиньте верхнее колесо в сторону задней части камеры, чтобы отщёлкнуть от материнской платы.

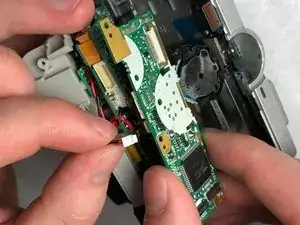

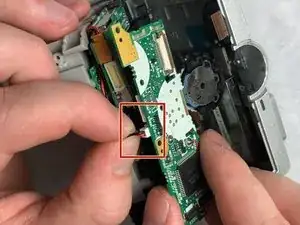

Извлеките красный и черный провод из разъема на материнской плате.

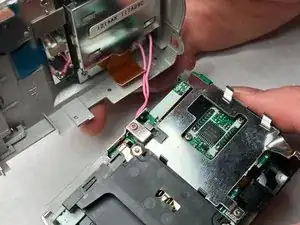

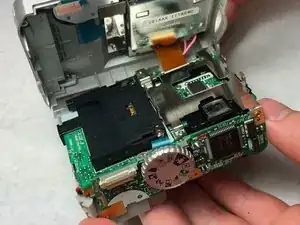

Поднимите материнскую плату из камеры.

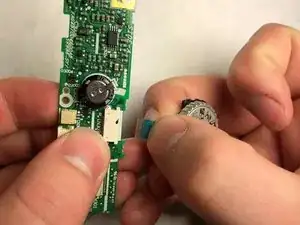

Отсоедините шлейф, подключенный к колесу, от материнской платы.

Будьте осторожны, чтобы не порвать шлейф.

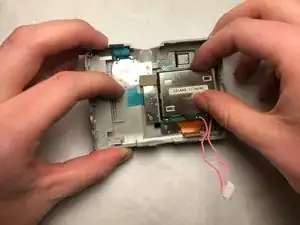

Извлеките оранжевый шлейф из его разъема, прочно, но аккуратно потянув его.

Извлеките розовый разъем.

Если он не выходит, воспользуйтесь плоскогубцами, чтобы надежно зажать разъем.

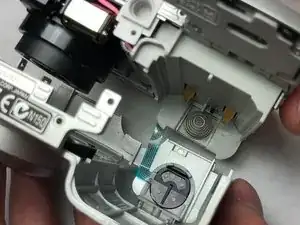

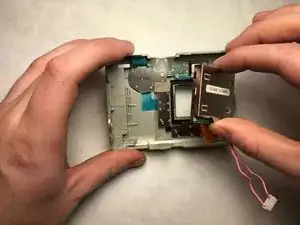

Возьмитесь за заднюю часть экрана и осторожно поднимите.

Он удерживается только на клею, поэтому должен выйти относительно легко.
