Замена блока вспышки Canon PowerShot SD1000

Удалите два винта 2.9 мм с боковой панели, ближайшей к объективу камеры.

Удалите два винта 2.9 мм с нижней панели камеры.

Удалите два винта 2.9 мм с боковой панели, наиболее удалённой от объектива.

Оттяните заднюю панель от корпуса камеры, начиная с конца с функциональными кнопками.

Снимите маленькую крышку и прикреплённое крепление ремешка для запястья.

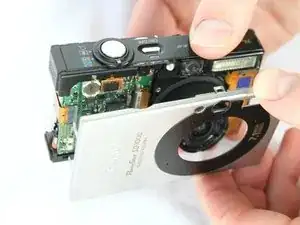

Снимите переднюю крышку, аккуратно оттянув её от корпуса камеры.

Поместите переднюю крышку, заднюю крышку и крепление ремешка в безопасное место до сборки.

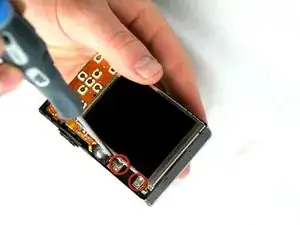

Удалите два винта 2.4 мм, расположенные в верхней части модуля ЖК-экрана.

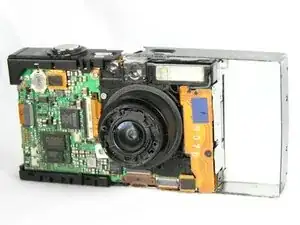

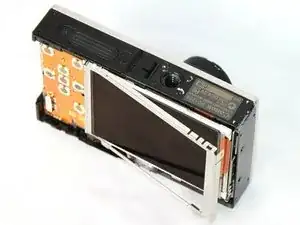

Поднимите металлическую рамку вокруг ЖК-экрана, начиная со стороны камеры.

Оттолкните металлическую рамку от металлического фиксирующего язычка с помощью лопатки, чтобы отсоединить рамку.

Поверните металлическую рамку вверх.

Металлическая рамка должна быть закреплена металлическим язычком в нижней части камеры, рядом с функциональными кнопками.

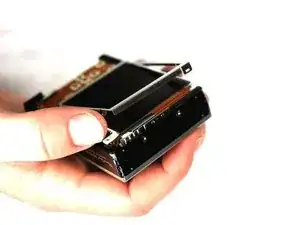

Осторожно поднимите металлическую рамку с камеры.

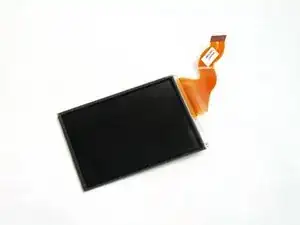

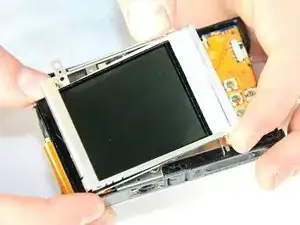

Снимите чёрный ЖК-экран, оставив тонкие элементы объектива на месте.

ОСТОРОЖНО; оба компонента прикреплены оранжевой ленточной шлейф‑коннектором и пока не могут быть сняты.

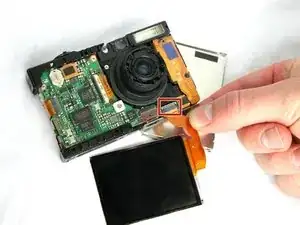

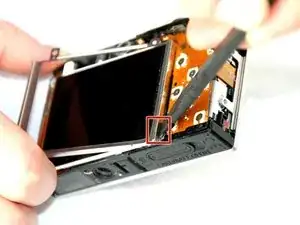

Аккуратно потяните за оранжевую ленточную шлейф‑коннектор, чтобы отсоединить ЖК-экран.

ЖК-экран можно вытащить из рамки до отсоединения его ленточного коннектора.

Пинцет пригодится для отсоединения шлейфа.

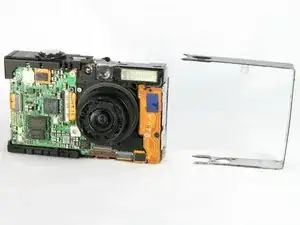

Сдвиньте металлическую рамку в сторону от камеры со стороны, ближайшей к механизму вспышки.

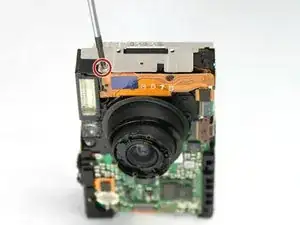

Используйте отвертку Phillips #00, чтобы удалить винт 2.4 мм, который фиксирует блок вспышки.

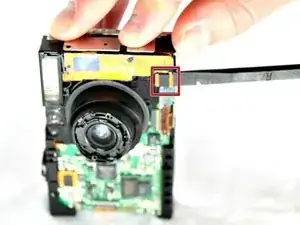

С помощью лопатки аккуратно отсоедините ленточный шлейф блока вспышки от чёрного фиксатора коннектора.

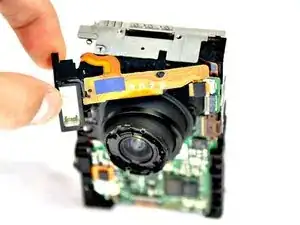

Вытащите блок вспышки вперёд из камеры, чтобы снять его.

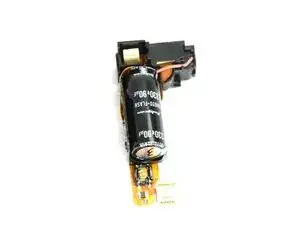

ОСТОРОЖНО при обращении с блоком вспышки. Прикосновение к конденсатору (чёрный цилиндр, прикреплённый к блоку вспышки) может привести к удару электрическим током.
