Замена конденсатора вспышки Sony SLT Alpha-65V

Отвинтите четыре винта Phillips #00 длиной 4,0 мм на основании камеры под схемой, разделяющей переднюю и заднюю панели.

Отвинтите винт Phillips #00 длиной 5,0 мм внизу справа от камеры.

Отвинтите винт Phillips #00 длиной 4,0 мм на нижней части левой стороны камеры.

Отвинтите винт Phillips #00 длиной 5,0 мм рядом с верхом левой стороны камеры.

Будьте осторожны при отрыве задней панели — она всё ещё соединена с корпусом камеры двумя плёнками.

При отвинчивании винта 5,0 мм на диске удерживайте диск, который отщёлкивается после выкручивания винта.

Отвинтите два винта Phillips #00 длиной 4,0 мм на верхней части камеры возле видоискателя.

Отвинтите винт Phillips #00 длиной 5,0 мм диска ниже двух других винтов.

После удаления всех винтов аккуратно отцепите заднюю панель руками. Работа по краям панели может помочь.

Снимите два винта Phillips #00 длиной 4,0 мм с правой стороны камеры, расположенные в верхней правой части и под крышкой порта «Remote».

Отсоедините правую боковую панель с портами remote и HDMI, аккуратно потянув панель.

После снятия задней панели будьте осторожны при перемещении камеры. Внутри камеры могут оторваться детали.

С помощью пинцета снимите с мест их подключения синие и оранжевые ленточные разъёмы, показанные на фото.

Снимите четыре винта Phillips #00 длиной 3,0 мм.

Снимите винт Phillips #00 длиной 5,0 мм.

Не забудьте закрыть эти переключатели и зафиксировать плёнку при обратной сборке камеры.

Переведите защёлку, удерживающую разъём с двумя лентами, с помощью пальца.

Аккуратно с помощью пинцета отсоедините двойной ленточный разъём и тонкий синий ленточный разъём справа от него от платы.

С помощью пинцета отключите синий, золотой и коричневый ленточные разъёмы в верхней части камеры.

Используйте пластиковый инструмент для открытия корпуса, чтобы отщёлкнуть разъём, удерживающий следующую ленту на плате.

С помощью пинцета отсоедините ленту.

С помощью пинцета отключите синий разъём-адаптер, расположенный в верхнем правом углу платы.

Используйте либо пластиковые инструменты для раскрытия корпуса, либо пинцет, чтобы отключить белый разъём-адаптер, расположенный справа на плате.

Плата всё ещё соединена с корпусом камеры двумя парами проводов.

Осторожно поднимите плату от камеры и переверните её.

С помощью пинцета отключите последние два разъёма и полностью снимите плату с камеры.

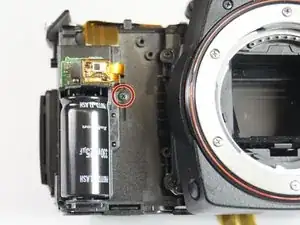

Снимите винт Phillips #00 длиной 5,0 мм с правой стороны конденсатора вспышки.

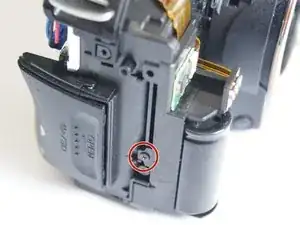

Снимите винт Phillips #00 длиной 5,0 мм с левой стороны камеры рядом с конденсатором вспышки.

Маленькое отверстие в ленте, показанное красным квадратом, может застрять на штифте, вокруг которого оно проходит. Сначала аккуратно приподнимите ленту в этой точке, прежде чем брать её в другом месте.

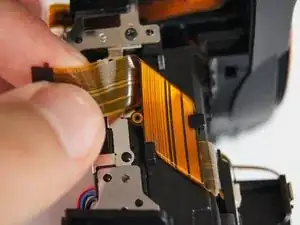

Аккуратно снимите ленту с камеры и пропустите её через пластиковые опоры, пока она полностью не выйдет.

Конденсатор вспышки припаян к части, которая отсоединяется от камеры. Необходимо заменить весь этот узел.
