Замена видоискателя Sony NEX-7
Используйте данное руководство, чтобы снять переднюю и заднюю панели, закрывающие корпус камеры, что позволит заменить видоискатель. На выполнение руководства потребуется время, но шаги несложные в исполнении.
Шаг 1

Необходимо выключить камеру, так как мы снимаем компоненты, которые могут быть повреждены при включённом питании.
Если камера включена, поверните выключатель питания в верхней части камеры против часовой стрелки, чтобы выключить её.
Шаг 2

Переверните камеру так, чтобы выключатель питания был направлен вниз.
Сдвиньте переключатель внизу рукоятки камеры в сторону объектива, чтобы открыть отсек для батареи.
Шаг 3

С открытой крышкой отсека нажмите синюю защёлку в отсеке аккумулятора, чтобы освободить батарею.
Шаг 4

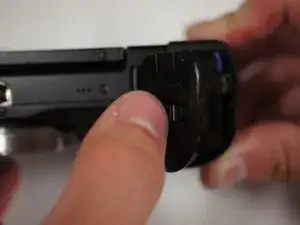

Слева от отсека для батареи слегка нажмите SD-карту пальцами — карта выдвинется.
Выньте карту пальцами.
Шаг 5

Сначала переверните камеру вверх дном.
Нажмите кнопку рядом с серебристым байонетом и поверните объектив против часовой стрелки.
Оттяните объектив от корпуса камеры.
После снятия объектива как можно скорее поставьте объектив обратно или наденьте крышку корпуса, чтобы предотвратить повреждение затвора.
Шаг 6

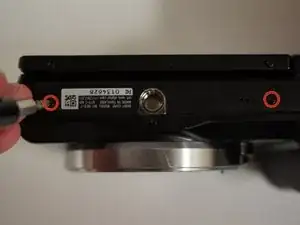

Начните со снятия двух винтов 5/32" #00 на дне камеры с помощью крестообразной отвёртки Phillips #00.
Шаг 7

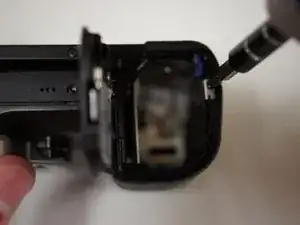

Снимите винт 5/32" #00 в верхней части отсека с помощью крестообразной отвёртки Phillips #00.
Снимите два винта 5/32" #00 внутри отсека с помощью крестообразной отвёртки Phillips #00.
Шаг 8

Закройте крышку отсека батареи, нажав её вниз до защёлкивания.
Шаг 9

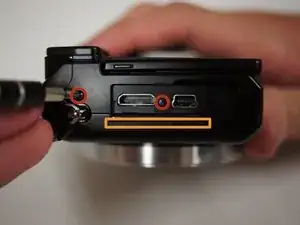

Слева камеры откройте крышку с надписью HDMI.

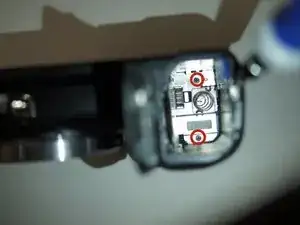

Снимите два видимых винта 5/32" #00 с помощью крестообразной отвёртки Phillips #00.
Шаг 10

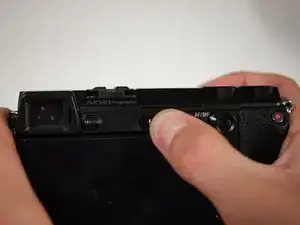

Сзади камеры нажмите кнопку с изображением молнии, чтобы вспышка открылась.

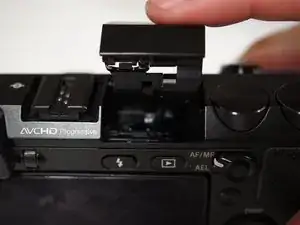

Снимите три винта 5/32" из отсека вспышки с помощью крестообразной отвёртки Phillips #00.
Закройте отсек вспышки.
Шаг 11

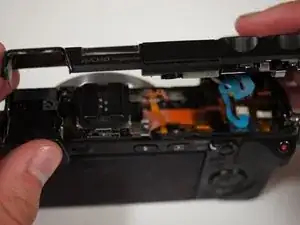

Верхняя часть камеры прикреплена тремя проводами и ленточным кабелем. Снимайте верхнюю панель медленно и осторожно!
Поднимите верхнюю часть камеры с корпуса.
Позвольте верхней части свисать в сторону, чтобы у вас было место для работы с компонентами внутри устройства.
Шаг 12

С помощью пинцета или пальцев осторожно извлеките синий ленточный кабель из разъёма.
Шаг 13

Разместите кончики пинцета по обе стороны от красного штекера.
Осторожно вытяните красную вилку из гнезда.
Повторите эти шаги для жёлтого гнезда и вилки.
Теперь, когда верхняя часть свободна, отложите её в сторону для дальнейшей работы.
Шаг 14

Поднимите ЖК-экран пальцами так, чтобы экран был слегка отогнут от камеры.
Шаг 15

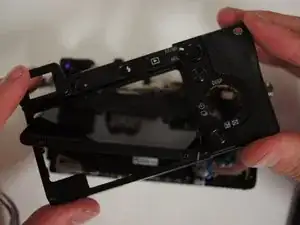

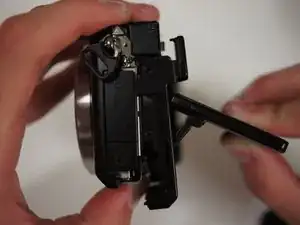

Начиная снизу, осторожно подденьте заднюю панель пальцами, отделяя её от корпуса камеры.
Когда задняя панель освободится от корпуса, разверните камеру так, чтобы задняя часть была обращена к вам, и проведите панель вокруг экрана, поворачивая её, чтобы она прошла мимо экрана.
Заднюю панель будет легче снять, если ЖК-экран отогнуть от камеры примерно на 60 градусов.
Отложите заднюю панель в сторону.
Шаг 16

Снимите два винта 3/32" #00, расположенные рядом с видоискателем, с помощью крестообразной отвёртки Phillips #00.
Шаг 17

С помощью крестообразной отвёртки Phillips #00 снимите два винта с правой стороны камеры под D-образным кольцом:
Верхний винт 5/32"
Нижний винт 3/32"
Шаг 18

Снимите ещё два винта 3/32" #00 с нижней части камеры с помощью крестообразной отвёртки Phillips #00.
Шаг 19

Снимите ещё два винта 3/32" #00 с металлического кронштейна на левой стороне камеры с помощью крестообразной отвёртки Phillips #00.
Шаг 20

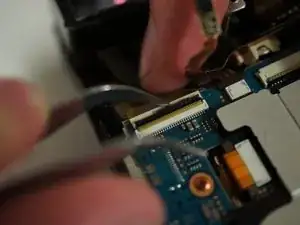

Отключите оранжевый ленточный кабель в правом верхнем углу камеры рядом с металлическим кронштейном, зажав пинцетом язычки по обе стороны от разъёма.
Шаг 21

Перед снятием блока отогните правую вкладку гибкой печатной платы от металлического кронштейна.
Шаг 22

Конструкция ЖК-дисплея крепится скрытым ленточным кабелем, поэтому при снятии действуйте аккуратно.
Кронштейны D-образного кольца по обеим сторонам не закреплены винтами, они удерживаются только механически. Как только сборка ЖК-дисплея начнёт выходить, они отстегнутся.

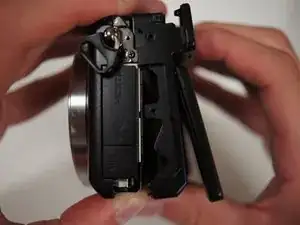

Потяните за D-образные кольца по обеим сторонам камеры, чтобы начать снятие блока.
Когда кронштейны освободятся от чёрной оболочки, снимите их и отложите в сторону.
Продолжайте снимать сборку экрана.
Шаг 23

Положив камеру лицевой стороной вниз, отодвиньте блок от себя, чтобы получить чёткий обзор широкого ленточного кабеля.
Отсоедините кабель, зажав пинцетом выступы по обеим сторонам разъёма.
Отложите сборку ЖК-дисплея в сторону.
Шаг 24

С помощью пинцета отстегните гибкую плату от металлической защёлки справа от видоискателя, повернув её влево.
Шаг 25

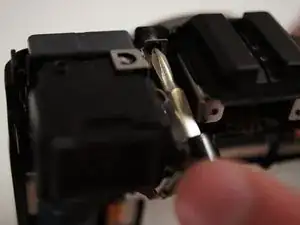

Удалите винт 5/32" #00, расположенный рядом с задней правой частью видоискателя, с помощью отвёртки Phillips #00.
Шаг 26

С помощью пинцета приподнимите чёрную липкую ленту с платы под видоискателем.
Шаг 27

Будьте осторожны при снятии видоискателя — к корпусу подключён оранжевый ленточный кабель.

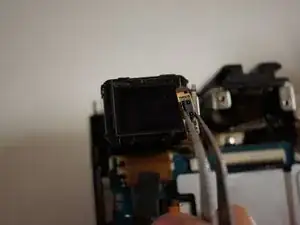

Поднимите видоискатель с корпуса пальцами.
Шаг 28

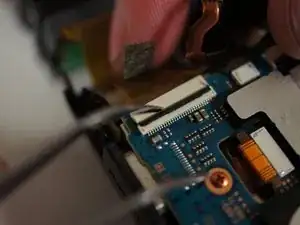

Используйте пинцет, чтобы приподнять чёрный фиксатор на белом гнезде прямо под видоискателем. При правильном открытии ленточный кабель снимется с минимальным усилием.
Шаг 29

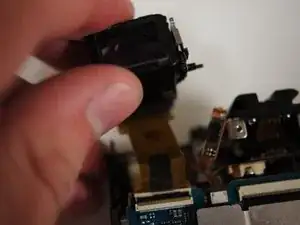

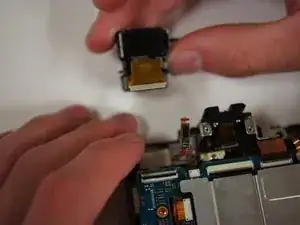

Снимите видоискатель с корпуса камеры пальцами.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
