Замена экрана Sony NEX-7

Необходимо выключить камеру, так как мы снимаем компоненты, которые могут повредиться при подаче питания.

Если камера включена, поверните переключатель питания сверху камеры против часовой стрелки, чтобы выключить камеру.

Переверните камеру так, чтобы переключатель питания был направлен вниз.

Сдвиньте переключатель внизу рукоятки камеры в сторону объектива, чтобы открыть крышку отсека батареи.

С открытой крышкой отсека батареи нажмите синий фиксатор в отсеке батареи, чтобы освободить батарею.

Слева от отсека батареи слегка нажмите SD-карту пальцем — карта выйдет из разъёма.

Выньте карту пальцами.

Сначала переверните камеру вверх ногами.

Нажмите кнопку рядом с серебристым байонетом и поверните объектив против часовой стрелки.

Оттяните объектив от корпуса камеры.

После снятия объектива как можно скорее установите объектив обратно или наденьте крышку корпуса, чтобы предотвратить повреждение затвора.

Начните со снятия двух винтов 5/32" #00 на дне камеры с помощью крестовой отвёртки Phillips #00.

Снимите винт 5/32" #00 в верхней части отсека с помощью крестовой отвёртки Phillips #00.

Снимите два винта 5/32" #00 внутри отсека с помощью крестовой отвёртки Phillips #00.

Закройте крышку отсека батареи, надавив на неё вниз до защёлкивания.

Слева на корпусе откройте крышку с надписью HDMI.

С помощью крестовой отвёртки Phillips #00 удалите два видимых винта 5/32" #00.

Сзади камеры нажмите кнопку с изображением молнии, чтобы вспышка раскрылась.

С помощью крестовой отвёртки Phillips #00 удалите три винта 5/32" из отсека вспышки.

Закройте отсек вспышки.

Верхняя часть камеры прикреплена тремя проводами и ленточным кабелем. Снимайте верх аккуратно и медленно!

Поднимите верхнюю часть камеры с корпуса.

Позвольте верхней части повиснуть в сторону, чтобы у Вас было пространство для работы с компонентами внутри устройства.

С помощью пинцета или пальцев аккуратно извлеките синий ленточный кабель из разъёма.

Разместите кончики пинцета по обе стороны от красного разъёма.

Аккуратно вытяните красную вилку из разъёма.

Повторите те же действия для жёлтого разъёма и вилки.

Теперь, когда верх освобождён, отложите его в сторону для дальнейшей работы.

Поднимите ЖК-экран пальцами так, чтобы экран был слегка отогнут от корпуса камеры.

Начиная снизу, аккуратно отожмите заднюю панель от корпуса камеры пальцами.

Когда задняя панель освободится от корпуса, поверните камеру так, чтобы задняя часть была обращена к Вам, и протяните панель мимо экрана, повернув её, чтобы она прошла вокруг экрана.

Снять заднюю панель будет легче, если ЖК-экран отогнуть от корпуса примерно на 60 градусов.

Отложите заднюю панель в сторону.

Удалите два винта 3/32" #00, расположенные рядом с видоискателем, с помощью крестовой отвёртки Phillips #00.

С помощью крестовой отвёртки Phillips #00 удалите два винта с правой стороны камеры под D-образным кольцом:

Верхний винт 5/32"

Нижний винт 3/32"

Снимите ещё два винта 3/32" #00 с нижней части камеры с помощью крестовой отвёртки Phillips #00.

Снимите ещё два винта 3/32" #00 с металлического кронштейна слева на корпусе камеры с помощью крестовой отвёртки Phillips #00.

Отключите оранжевый ленточный кабель в правом верхнем углу камеры рядом с металлическим кронштейном, зажав пинцетом за вкладки по обеим сторонам разъёма.

Перед снятием узла отверните правую вкладку гибкой печатной платы от металлического кронштейна.

ЖК-узел соединён скрытым ленточным кабелем, поэтому при снятии будьте аккуратны.

Кронштейны D-петли с обеих сторон не прикручены, они удерживаются только механически. Как только ЖК-узел начнёт выходить, они отсоединятся.

Потяните за D-петли по обе стороны от камеры, чтобы начать извлечение узла.

Когда кронштейны освободятся от чёрной оболочки, снимите их и отложите в сторону.

Продолжайте снимать сборку экрана.

Положив камеру лицевой частью вниз, отодвиньте узел от себя, чтобы получить ясный доступ к широкому ленточному кабелю.

Отключите кабель, зажав пинцетом выступы по обе стороны разъёма.

Отложите ЖК-узел в сторону.

Отложите в сторону корпус камеры, верхнюю и заднюю крышки и сосредоточьтесь на ЖК-узле.

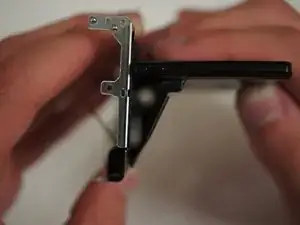

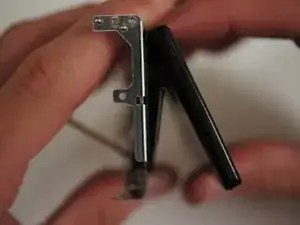

Поверните экран от металлического кронштейна.

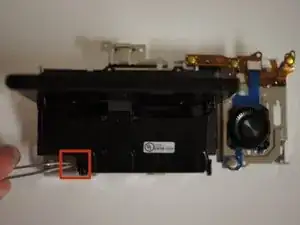

Используйте пинцет, чтобы нажать на защёлку возле нижнего левого угла панели и освободить пластиковую крышку с задней стороны панели.

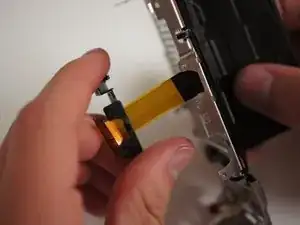

Поверните узел и сдвиньте пластиковую крышку с ленточного кабеля.

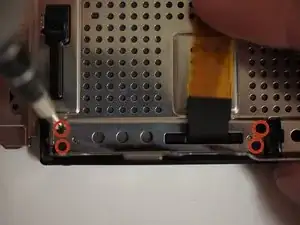

Снимите четыре винта 2/32" №00 с металлического кронштейна с помощью крестообразной отвертки №00.

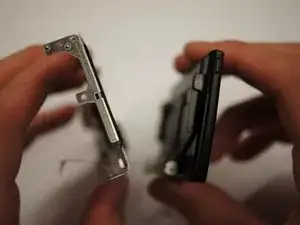

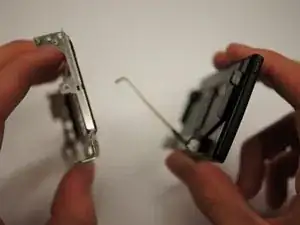

Снимите экран с металлической панели.
