Замена материнской платы Sony SLT Alpha-65V

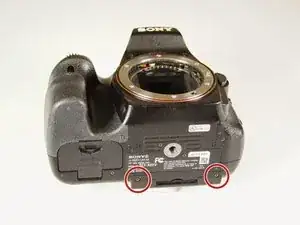

Удалите два винта Phillips #00 размером 4.0 мм на основании камеры.

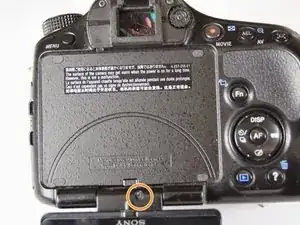

Удалите винт Phillips #00 размером 3.0 мм на шарнире экрана.

Удалите два винта Phillips #00 размером 2.0 мм на нижней правой стороне экрана.

Удалите два винта Phillips #00 размером 2.0 мм на нижней левой стороне экрана.

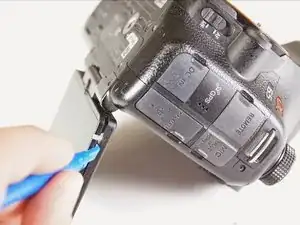

Используйте пластиковый инструмент для разборки, чтобы аккуратно поддеть экран по всему периметру.

Коричневая лента и белая подсветка на краю экрана очень слабо прикреплены и могут выпасть. Держите экран в горизонтальном положении, чтобы они не выпали.

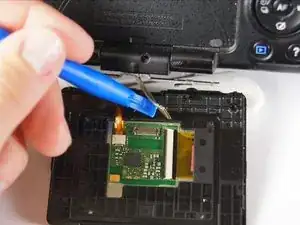

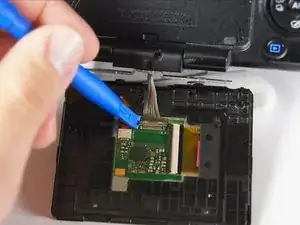

Используйте пластиковый инструмент для разборки, чтобы отключить серебристые провода от схемы экрана и полностью удалить экран из камеры.

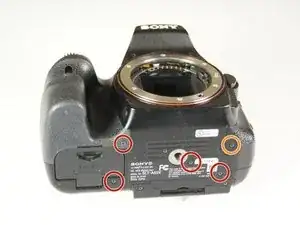

Открутите четыре винта Phillips #00 размером 4.0 мм на основании камеры под схемой, которая разделяет переднюю и заднюю панели.

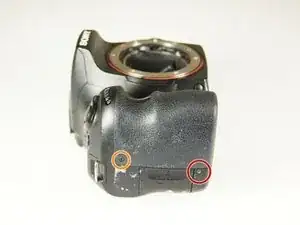

Открутите винт Phillips #00 размером 5.0 мм на нижней правой стороне камеры.

Открутите винт Phillips #00 размером 4.0 мм на нижней части левой стороны камеры.

Открутите винт Phillips #00 размером 5.0 мм около верхней части левой стороны камеры.

Будьте осторожны, когда тянете заднюю панель, так как она все еще будет соединена с корпусом камеры двумя полосками пленки.

При откручивании винта размером 5.0 мм на поворотном переключателе, убедитесь, что держите переключатель, который отсоединится после извлечения винта.

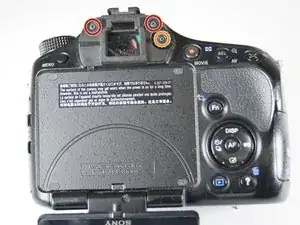

Открутите два винта Phillips #00 размером 4.0 мм на верхней части камеры около окуляра.

Открутите винт Phillips #00 размером 5.0 мм на поворотном переключателе ниже двух других винтов.

После того как все винты удалены, аккуратно снимите заднюю панель с камеры. Работать по краям может помочь.

Удалите два винта Phillips #00 размером 4.0 мм с правой стороны камеры, которые расположены на верхней правой стороне и под крышкой порта "Remote".

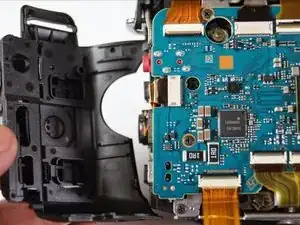

Отсоедините правую боковую панель с портами для пульта и HDMI камеры, аккуратно потянув за панель.

Когда задняя панель будет снята, будьте осторожны при перемещении камеры. Внутри камеры могут находиться части, которые могут отсоединиться.

Используйте пинцет, чтобы удалить соединители синих и оранжевых лент из их точек подключения, показанных здесь.

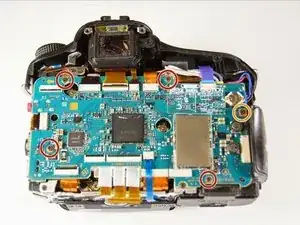

Удалите четыре винта Phillips #00 размером 3.0 мм.

Удалите винт Phillips #00 размером 5.0 мм.

Не забудьте закрыть эти переключатели и зафиксировать пленку на место при сборке камеры.

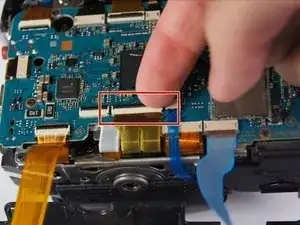

Используйте палец, чтобы переключить переключатель, который удерживает двойной соединитель на месте.

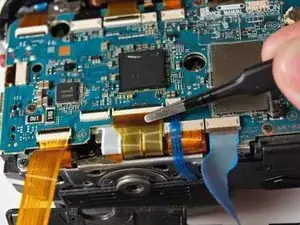

Аккуратно используйте пинцет, чтобы отключить двойной соединитель и тонкий синий соединитель справа от него от печатной платы.

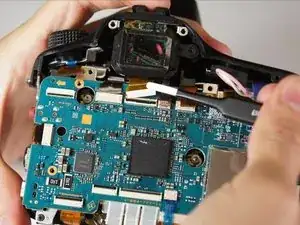

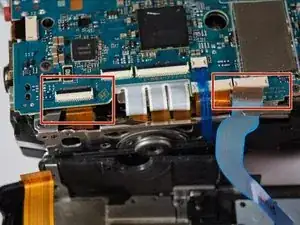

Используйте пинцет, чтобы отключить синие, золотые и коричневые соединители лент, находящиеся в верхней части камеры.

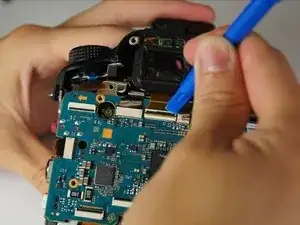

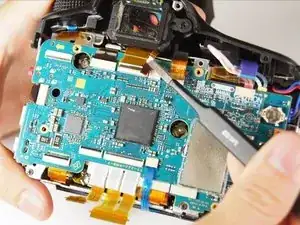

Используйте пластиковый инструмент для разборки, чтобы открыть соединитель, удерживающий следующую ленту на печатной плате.

Используйте пинцет, чтобы отключить ленту.

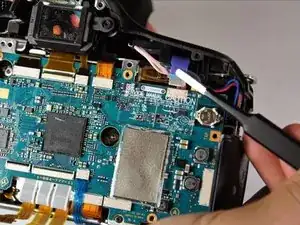

Используйте пинцет, чтобы отключить синий адаптер, расположенный в верхней правой части печатной платы.

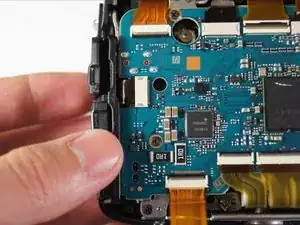

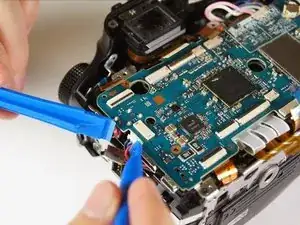

Используйте либо пластиковые инструменты для разборки, либо пинцет, чтобы отключить белый адаптер, расположенный на правой стороне печатной платы.

Печатная плата все еще будет соединена с корпусом камеры двумя парами проводов.

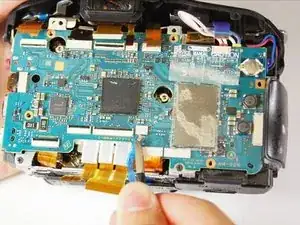

Аккуратно поднимите печатную плату от камеры и переверните ее.

Используйте пинцет, чтобы отключить последние два разъема и полностью удалить печатную плату из камеры.
