Замена сборки ЖК-дисплея Sony NEX-7

Удалите два винта размера 3/32" #00, расположенные рядом с видоискателем, с помощью отвертки Phillips #00.

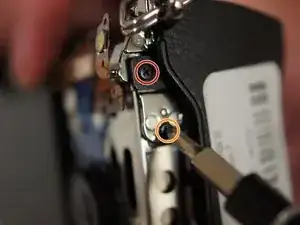

Используя отвертку Phillips #00, удалите два винта с правой стороны камеры под кольцом D:

Верхний винт размером 5/32"

Нижний винт размером 3/32"

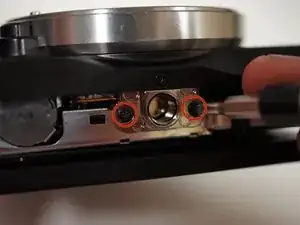

Удалите еще два винта размера 3/32" #00 из нижней части камеры с помощью отвертки Phillips #00.

Удалите еще два винта размера 3/32" #00 с металлической скобки с левой стороны камеры с помощью отвертки Phillips #00.

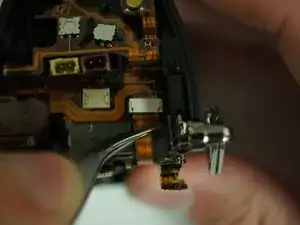

Отсоедините оранжевый шлейф в верхнем правом углу камеры рядом с металлической скобкой, применив пинцет к вкладкам с обеих сторон разъема.

Перед тем как снять сборку, отогните крайнюю вкладку гибкой цепи от металлической скобки.

Сборка ЖК-дисплея прикреплена скрытым шлейфом, поэтому будьте осторожны при ее снятии.

Крепления кольца D с обеих сторон не прикреплены, они удерживаются механически. Как только сборка ЖК-дисплея начнет выходить, они отсоединятся.

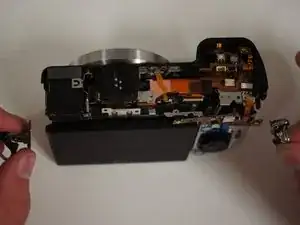

Тяните за кольца D с обеих сторон камеры, чтобы начать снятие сборки.

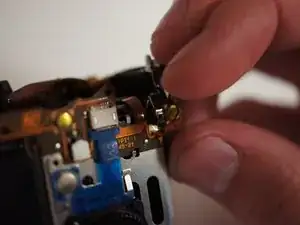

Как только крепления освободятся от черной оболочки, снимите их и отложите в сторону.

Продолжайте снимать сборку экрана.

С камерой, лицевой стороной вниз, отодвиньте сборку от себя, чтобы получить четкий вид на широкий шлейф.

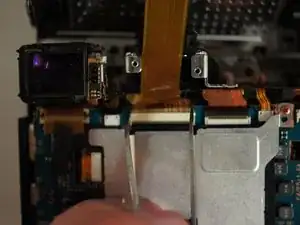

Отсоедините кабель, применив пинцет к вкладкам с обеих сторон разъема.

Уложите сборку ЖК-дисплея в сторону.
