Замена материнской платы Sony RM-LVR1

Используйте отвертку Phillips #00, чтобы удалить четыре (4) винта на задней стороне устройства.

Если винт повреждён или был повреждён ранее, обратитесь к руководству по ремонту повреждённых винтов.

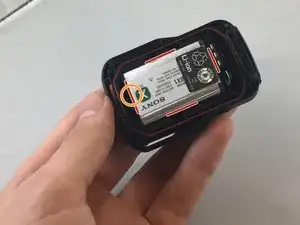

Аккумулятор – это прямоугольный серебристый объект в центре устройства.

Уберите аккумулятор пальцем, приподняв его с задней стороны.

Если аккумултор не удаётся удалить, воспользуйтесь лопаткой.

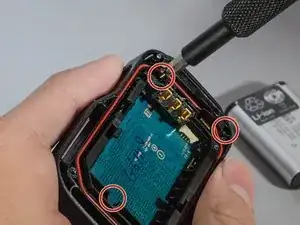

Открутите 3 (три) винта, удерживающих крепление на месте.

Затем Remove крепление, приподняв один конец.

Не порвите шлейф, соединяющий крепление с материнской платой.

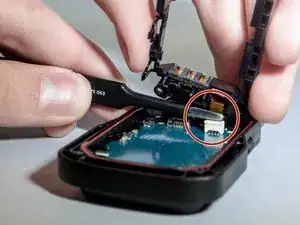

С помощью пинцета отключите шлейф от белого разъёма.

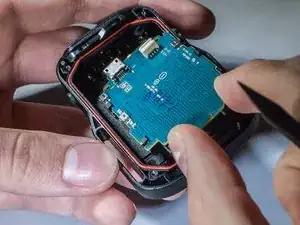

Удалите материнскую плату из устройства, осторожно потянув вверх, пальцами или пинцетом.

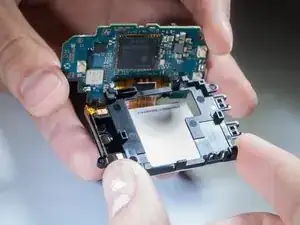

Осторожно отожмите эти два зажима, удерживающих ЖК-дисплей на материнской плате.

Когда вы освободите первые два, очень осторожно подвиньте ЖК-дисплей к оставшимся двум зажимам.

Под ЖК-дисплеем находится шлейф, соединяющий его с материнской платой. Избегайте резких, внезапных движений, чтобы не повредить его.

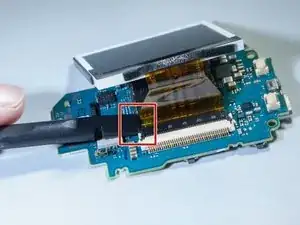

Освободите шлейф, соединяющий материнскую плату и экран, приподняв черную язычок, который удерживает шлейф, с помощью лопатки. (Смотрите изображения)

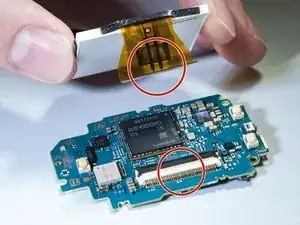

Уберите экран с материнской платы.
