Замена вспышки Sony SLT Alpha-65V

Открутите четыре винта Phillips №00 длиной 4,0 мм на основании камеры под местом, где разделяются передняя и задняя панели.

Открутите винт Phillips №00 длиной 5,0 мм внизу справа на камере.

Открутите винт Phillips №00 длиной 4,0 мм в нижней части левой боковой стороны камеры.

Открутите винт Phillips №00 длиной 5,0 мм рядом с верхней частью левой боковой панели камеры.

Будьте осторожны при оттягивании задней панели — она всё ещё будет соединена с корпусом камеры двумя лентами.

При откручивании винта 5,0 мм на диске удерживайте диск, который оторвётся после извлечения винта.

Открутите два винта Phillips №00 длиной 4,0 мм в верхней части камеры возле окуляра.

Открутите винт Phillips №00 длиной 5,0 мм на диске ниже двух других винтов.

После удаления всех винтов аккуратно отстегните заднюю панель руками. Помогает работа по краям.

Снимите два винта Phillips №00 длиной 4,0 мм справа на камере, расположенные в верхней правой части и под заглушкой порта «Remote».

Отсоедините правую боковую панель с портами remote и HDMI, аккуратно потянув за панель.

После снятия задней панели будьте осторожны при перемещении камеры — внутри могут появиться незакреплённые детали.

С помощью пинцета отсоедините синие и оранжевые ленточные разъёмы от их контактных точек, показанных на фото.

Снимите четыре винта Phillips №00 длиной 3,0 мм.

Снимите винт Phillips №00 длиной 5,0 мм.

Не забудьте закрыть эти переключатели и зафиксировать ленту при сборке камеры.

Откиньте держатель, который фиксирует двойной ленточный разъём, пальцем.

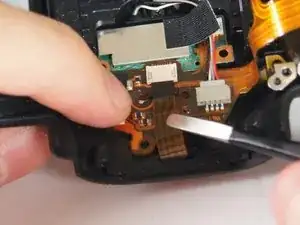

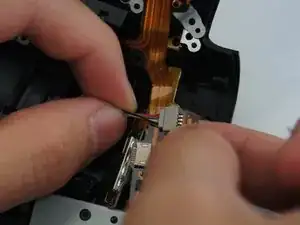

Аккуратно используйте пинцет, чтобы отсоединить двойной ленточный разъём и тонкий синий ленточный разъём справа от него от платы.

С помощью пинцета отсоедините синий, золотой и коричневый ленточные разъёмы в верхней части камеры.

Используйте пластиковый инструмент для открывания, чтобы защёлкнуть разъём, удерживающий следующую ленту на плате.

С помощью пинцета отсоедините ленточный разъём.

С помощью пинцета отключите синий адаптер в верхнем правом углу платы.

Используйте либо пластиковые инструменты для открытия, либо пинцет, чтобы отключить белый адаптер на правой стороне платы.

Плата всё ещё будет соединена с корпусом камеры двумя парами проводов.

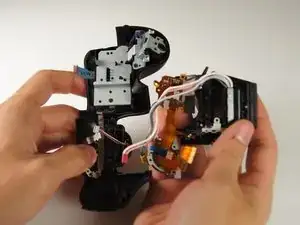

Осторожно поднимите плату от корпуса и переверните её.

С помощью пинцета отсоедините последние два разъёма и полностью снимите плату с камеры.

Аккуратно снимите винт Phillips №00 длиной 3,0 мм на задней части камеры.

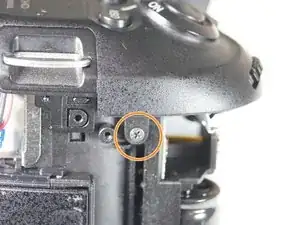

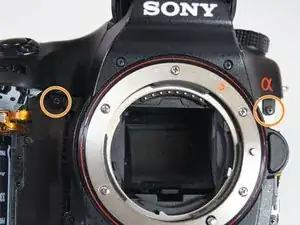

Снимите три винта Phillips №00 длиной 5,0 мм на передней и левой стороне камеры.

Верхняя крышка должна легко сниматься, если плата была удалена.

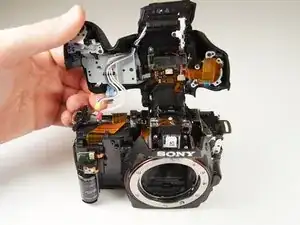

Осторожно поднимите верхнюю крышку.

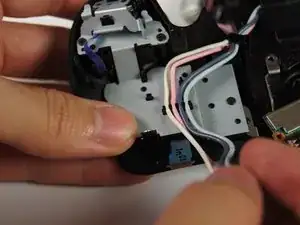

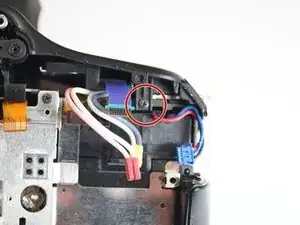

Снимите четыре провода (белый, розовый, тёмно-синий, светло-синий) из держателя руками.

Осторожно снимите ленточную шлейфовую плату, показанную на фото, с помощью пинцета.

Во время этого шага некоторые компоненты могут ослабнуть. Работайте на ровной поверхности и следите за всеми деталями.

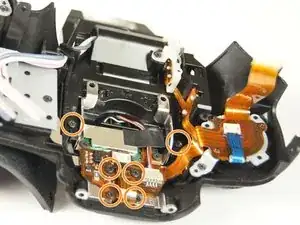

Снимите пять винтов Phillips №00 длиной 3,0 мм. Возможно потребуется усилие, чтобы сдвинуть винты, но затем они легко откручиваются.

Снимите три винта Phillips №00 длиной 5,0 мм. Для их откручивания потребуется больше усилий. Поддерживайте деталь плотно при откручивании.

Держите деталь ровно и неподвижно. Не тяните части резко и насильно, так как элементы всё ещё соединены.

При сборке устройства установите металлическую рамку на место перед установкой маленькой печатной платы. Есть маленькие держатели, которые зафиксируют рамку.

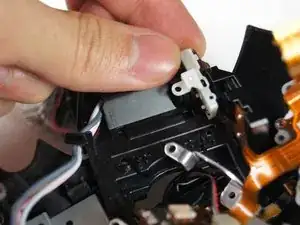

Осторожно извлеките маленькую печатную плату руками. Также должна сняться металлическая рамка и небольшое боковое крепление.

Если оно не снимается, извлеките белый разъём.

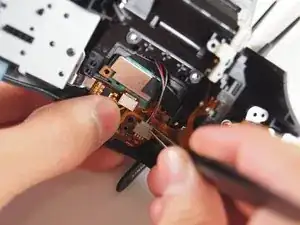

Медленно отсоедините провод от платы руками или пинцетом. Может потребоваться небольшое покачивание. Попробуйте тянуть с обеих сторон, чтобы легче разъединить провода.

Будьте осторожны, не тяните слишком быстро. Также следите, чтобы ни один из проводов не застрял при оттягивании блока вспышки.

Оттяните блок вспышки. Он должен легко отойти.
