Замена видоискателя Sony SLT Alpha-65V

При замене видоискателя требуется отсоединить два отдельных элемента. Сначала необходимо снять датчик окуляра, после чего можно отсоединить и заменить сам видоискатель. Видоискатель выйдет из своего гнезда при аккуратном покачивании детали пальцами.

Шаг 1

Отверните четыре винта Phillips #00 4,0 мм на основании камеры под схемой, разделяющей переднюю и заднюю панели.

Отверните винт Phillips #00 5,0 мм в нижнем правом углу корпуса камеры.

Шаг 2

Отверните винт Phillips #00 4,0 мм на нижней части левой стороны камеры.

Отверните винт Phillips #00 5,0 мм рядом с верхней частью левой стороны камеры.

Шаг 3

Будьте осторожны при отставлении задней панели — она всё ещё соединена с корпусом камеры двумя полосками плёнки.

При откручивании винта 5,0 мм на диске удерживайте диск, который отщёлкивается после извлечения винта.

Отверните два винта Phillips #00 4,0 мм в верхней части камеры возле окуляра.

Отверните винт Phillips #00 5,0 мм диска под двумя другими винтами.

После удаления всех винтов аккуратно вручную отделите заднюю панель от корпуса камеры. Работайте по краям, чтобы облегчить снятие.

Шаг 4

Снимите два винта Phillips #00 4,0 мм справа на камере — один расположен в верхней правой части, другой — под крышкой порта «Remote».

Отсоедините правую боковую панель с портами Remote и HDMI, аккуратно потянув за панель.

Шаг 5

После снятия задней панели осторожно обращайтесь с камерой. Внутри находятся детали, которые теперь могут оторваться.

Используйте пинцет, чтобы отсоединить синие и оранжевые ленточные разъёмы от их контактных площадок, показанных на изображении.

Шаг 6

Снимите четыре винта Phillips #00 3,0 мм.

Снимите винт Phillips #00 5,0 мм.

Шаг 7

Не забудьте при сборке закрыть эти выключатели и зафиксировать плёнку обратно на месте.

Используйте палец, чтобы перевести в положение защёлки переключатель, удерживающий двойной ленточный разъём.

Аккуратно используйте пинцет, чтобы отсоединить двойной ленточный разъём и тонкий синий ленточный разъём справа от него от печатной платы.

Шаг 8

Используйте пинцет, чтобы отсоединить синие, золотистые и коричневые ленточные разъёмы в верхней части камеры.

Шаг 9

Используйте пластиковый инструмент для вскрытия, чтобы защёлкнуть разъём, удерживающий следующий ленточный кабель на печатной плате.

Используйте пинцет, чтобы отсоединить ленточный кабель.

Шаг 10

Используйте пинцет, чтобы отключить синий адаптер, расположенный в правом верхнем углу печатной платы.

Шаг 11

Используйте либо пластиковые инструменты для вскрытия, либо пинцет, чтобы отключить белый адаптер, расположенный на правой стороне печатной платы.

Шаг 12

Печатная плата всё ещё будет соединена с корпусом камеры двумя парами проводов.

Осторожно поднимите печатную плату от корпуса камеры и переверните её.

Используйте пинцет, чтобы отсоединить последние два разъёма и полностью удалить печатную плату из камеры.

Шаг 13

Вращающийся диск на правой стороне датчика окуляра слабо закреплён и может выпасть при снятии датчика.

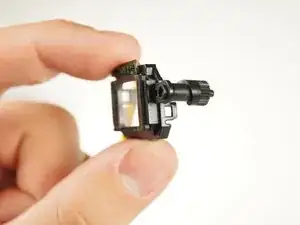

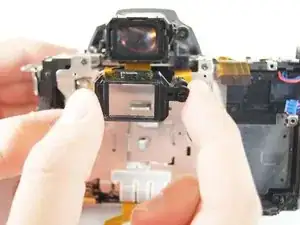

Аккуратно извлеките датчик окуляра из видоискателя.

Шаг 14

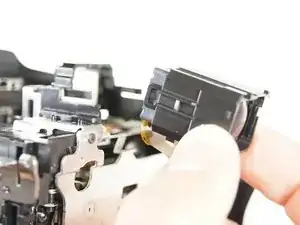

Видоискатель выйдет из своего гнезда.

Аккуратно извлеките видоискатель из камеры.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.
