Замена конденсатора Kodak EasyShare C713

Сдвиньте крышку отсека батарей кончиком пальца от центра камеры.

Крышка батарей должна откинуться.

Если этого не происходит, аккуратно откройте крышку, поднимая её с внешней нижней стороны камеры.

Удалите старые батарейки.

Выверните семь винтов на внешнем корпусе крестовой отверткой #00.

Все винты — 4,45 мм.

На стороне с портами — 2 винта.

На правой стороне — 2 винта.

На нижней части — 3 винта.

Убедитесь, что крышка батарей обращена «вверх».

Снимите внешний корпус руками.

Чтобы избежать удара током, не касайтесь конденсатора.

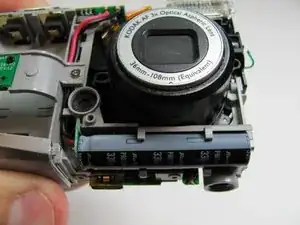

Конденсатор расположен под объективом.

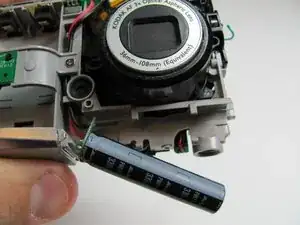

Он крепится четырьмя пластиковыми защёлками; его можно легко снять, потянув наружу пальцами.

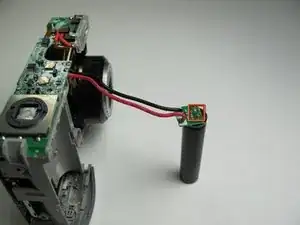

Отпаять точки подключения конденсатора к плате.
