Замена ЖК-экрана Kodak EasyShare C195
В этом руководстве показано, как извлечь и заменить ЖК-экран на вашем фотоаппарате.
Шаг 1

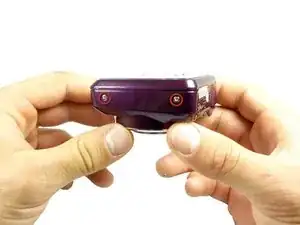

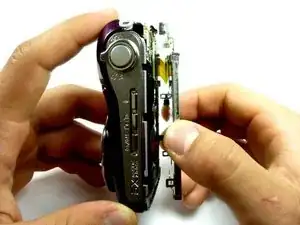

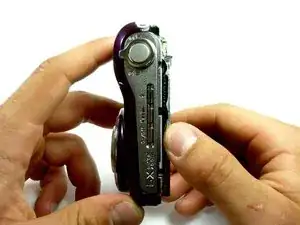

Для начала удалите винты Philips #00 4.5 мм по обеим сторонам корпуса камеры.

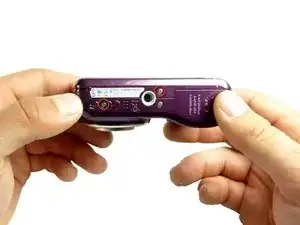

На нижней части расположены три винта Philips #00 4.5 мм. Два из них удерживают переднюю панель, а один — заднюю панель. Чтобы снять заднюю панель, выкрутите винты, показанные на последней фотографии последовательности.
Шаг 2
После извлечения всех винтов снимите заднюю панель.
Передняя панель не требуется снимать для замены ЖК-экрана или объектива.

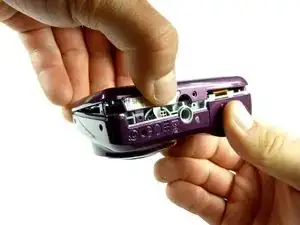

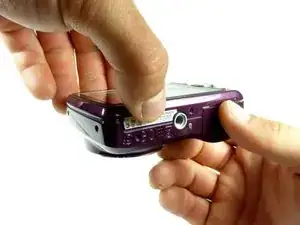

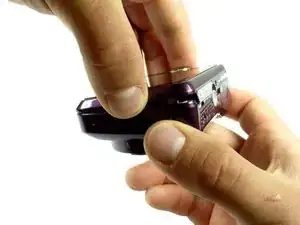

Начните с отрыва нижней части панели.
Шаг 3

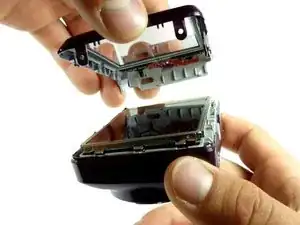

Когда нижняя часть будет отцеплена, отцепите верхнюю — вся панель должна сняться целиком.
Аккуратно подденьте крышку.
Шаг 4

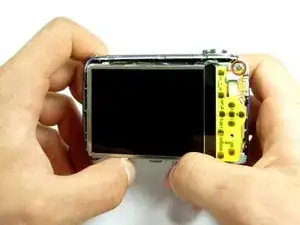

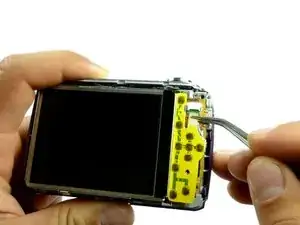

В правом верхнем углу внутренней части камеры есть винт Philips #00 4 мм, который необходимо удалить.
Шаг 5

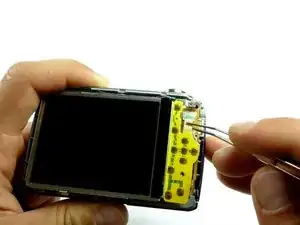

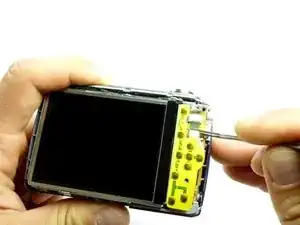

Далее снимите белую шлейфовую ленту в верхнем правом углу рядом с ЖК-экраном.
Это можно сделать с помощью пинцета или без него.
Экран всё ещё прикреплён внизу, поэтому не снимайте экран полностью.
Шаг 6

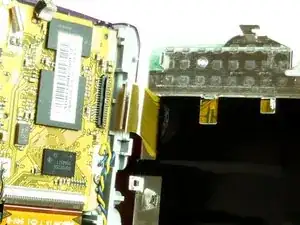

Осторожно подденьте верхнюю часть экрана и отодвиньте её от корпуса камеры.
Экран всё ещё прикреплён к камере через жёлтую шлейфовую ленту внизу камеры.
Шаг 7

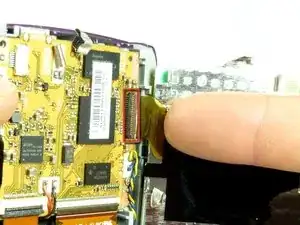

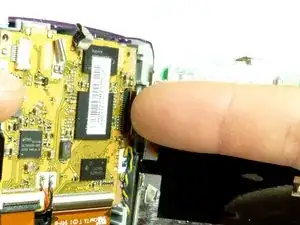

Чтобы полностью снять экран, нажмите вниз на прямоугольную защёлку, показанную на фото.
Шаг 8

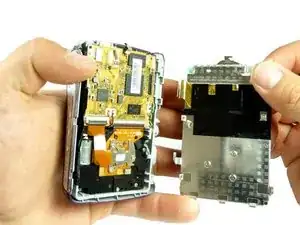

ЖК-экран полностью отделён от остальной части камеры.
Заключение
Для сборки устройства выполните действия в обратном порядке. ПРИМЕЧАНИЕ: устанавливайте внутренние винты внутри корпуса, а внешние винты снаружи.
Перевод руководства с ifixit.com
