Замена объектива Kodak EasyShare C195

Для начала снимите винты Phillips #00 4,5 мм по обеим сторонам камеры.

На нижней части находятся три винта Phillips #00 4,5 мм. Два фиксируют переднюю панель и один — заднюю панель. Чтобы снять заднюю панель, удалите винты, показанные на последней фотографии последовательности.

После того как все винты извлечены, снимите заднюю панель.

Передняя панель не требуется снимать для замены ЖК-дисплея или объектива.

Начните с отщёлкивания нижней части панели.

Когда нижняя часть освободится, отщёлкните верхнюю часть, и вся панель должна сняться.

Будьте осторожны и аккуратно подденьте крышку.

В правом верхнем углу внутренней части камеры находится винт Phillips #00 4 мм, который необходимо удалить.

Следующим шагом снимите белую ленту в верхнем правом углу рядом с ЖК-экраном.

Это можно сделать с пинцетом или без него.

Экран всё ещё прикреплён внизу, поэтому пока не снимайте его полностью.

Осторожно подденьте верхнюю часть экрана и отведите её от камеры.

Экран всё ещё подключён к камере жёлтой лентой внизу.

Чтобы полностью отсоединить экран, нажмите на прямоугольную защёлку, показанную на фото.

ЖК-экран полностью отделён от остальной части камеры.

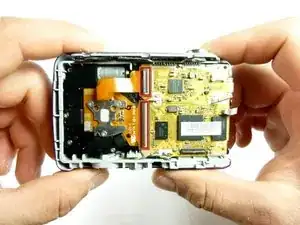

Теперь, когда ЖК-экран полностью снят, можно извлекать внутренний объектив.

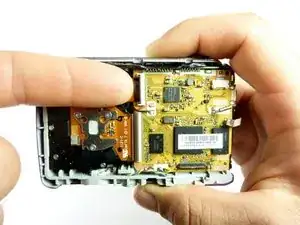

Для этого поднимите два чёрных зажима слева от жёлтой платы вверх.

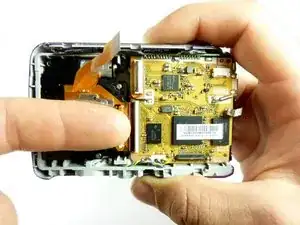

После открытия зажимов вытяните оранжевую ленту наружу.

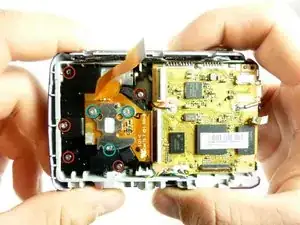

Далее используйте отвёртку Phillips #00, чтобы выкрутить пять винтов 4,5 мм слева от платы.

Удалите три винта Phillips #00 длиной 3 мм на серебристой металлической пластине прямо за объективом.

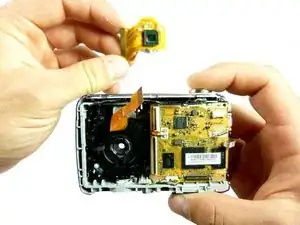

Извлеките внутренний объектив из камеры.

На втором изображении показано, как должна выглядеть камера без прикреплённого внутреннего объектива.
