Замена дверцы батарейного отсека Kodak Easyshare C813

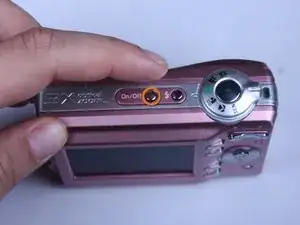

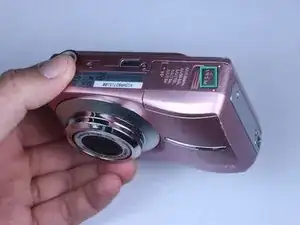

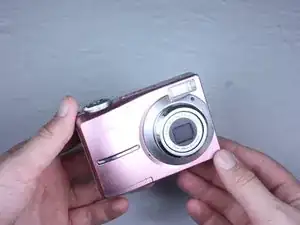

Выключите камеру, сильно нажав кнопку питания, расположенную сверху камеры рядом с диском выбора режимов.

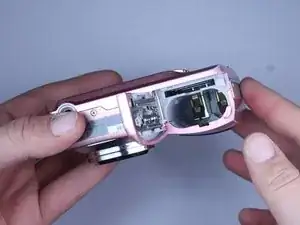

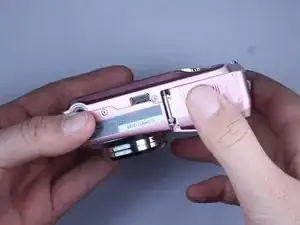

Плотно прижмите большим пальцем дверцу батарейного отсека и сдвиньте её в направлении стрелки.

Поднимите большой палец, позволяя дверце открыться.

Перед снятием задней крышки рекомендуется использовать антистатический браслет, чтобы предотвратить повреждение электроники.

Выключите камеру, сильно нажав кнопку питания, расположенную сверху камеры.

Найдите 7 винтов, удерживающих заднюю крышку.

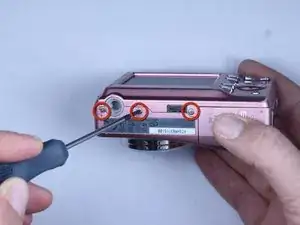

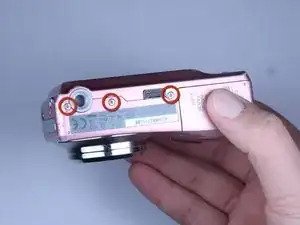

Три винта расположены на дне камеры.

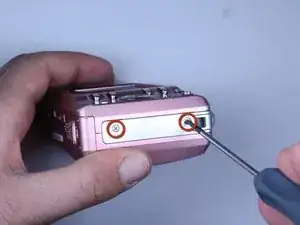

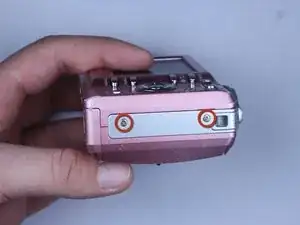

Два винта находятся на стороне, показанной на фотографии.

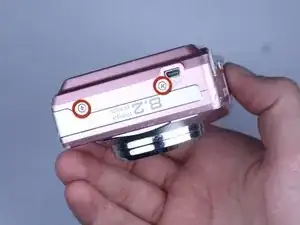

Два оставшихся винта расположены на противоположной стороне, показанной на фотографии.

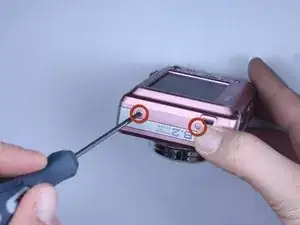

Снимите все 7 винтов:

Удерживайте камеру крепко одной рукой так, чтобы винт оставался видимым.

Вставьте отвёртку Philips 00 в винт.

Поверните отвёртку влево, пока винт не освободится.

Повторите для остальных винтов.

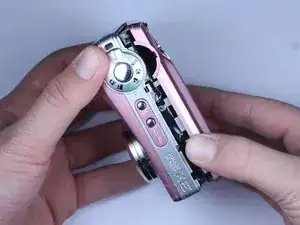

Используйте пластиковые открывающие инструменты, чтобы слегка приоткрыть боковую часть корпуса.

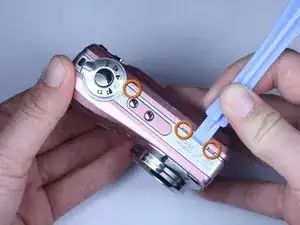

Вставьте пластиковый инструмент и приложите давление к трём внутренним защёлкам в верхней части.

Первые две находятся рядом со словами "3X Optical Zoom".

Третья находится рядом с кнопкой спуска затвора.

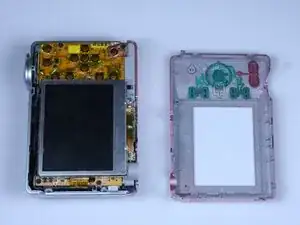

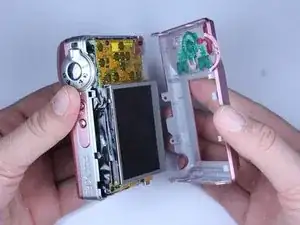

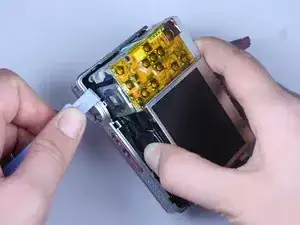

Аккуратно оттяните заднюю крышку от остальной части камеры.

Убедитесь, что больше нет винтов или защёлок, удерживающих крышку.

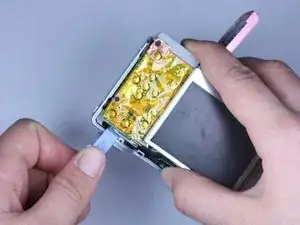

Используйте пластиковый открывающий инструмент, чтобы отделить стороны, которые всё ещё плотно соединены.

Откройте дверцу батарейного отсека.

Плотно прижмите большим пальцем дверцу батарейного отсека и сдвиньте её в направлении стрелки.

Поднимите большой палец, позволяя дверце открыться.

Используйте пластиковый открывающий инструмент, чтобы приподнять корпус вокруг кнопки спуска затвора.

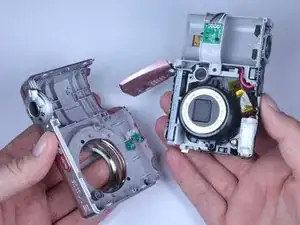

Аккуратно снимите переднюю крышку с устройства.

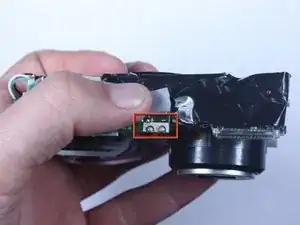

Не прикасайтесь к контактам, показанным на фото. Они связаны с конденсатором, который может вас ударить, если не разрядить его.

Чтобы разрядить конденсатор, следуйте этому руководству.

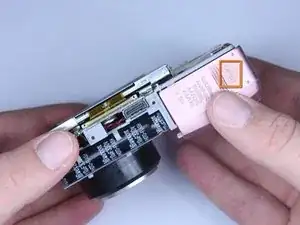

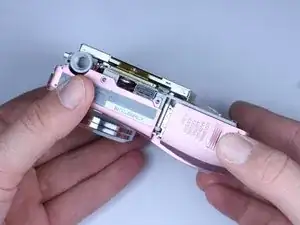

Откройте дверцу батарейного отсека, потянув в направлении стрелки.

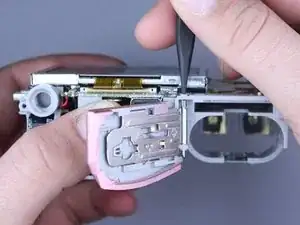

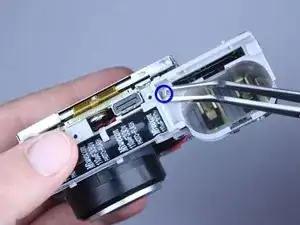

Используйте серый клин, чтобы сдвинуть металлический штифт.

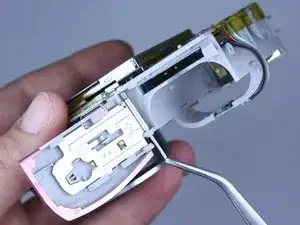

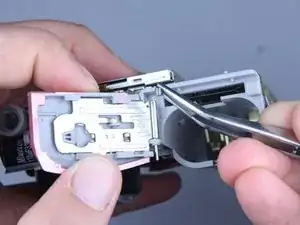

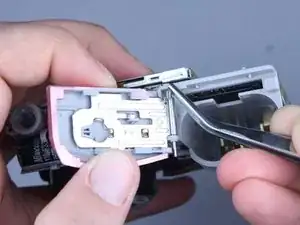

Используйте пинцет, чтобы вытащить металлический штифт.

Пружина мала и её легко потерять.

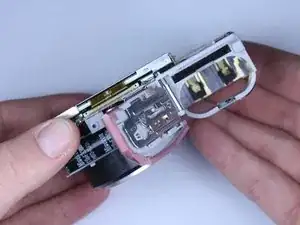

Осторожно снимите дверцу батарейного отсека и пружину.

Убедитесь, что пружина установлена в правильной ориентации при обратной установке.

Пружина должна зацепляться за небольшое отверстие в дверце.
