Замена объектива Kodak EasyShare C713
Это руководство поможет заменить объектив камеры Kodak EasyShare C713.
Ошибки, которые вы наблюдали, могли возникнуть из-за простого падения камеры с выдвинутым объективом, блокировки выдвижения объектива при включении или разряда батарей с выдвинутым объективом. Они также могут быть вызваны внутренними неисправностями камеры. Например, если объектив полностью не выдвигается, возможно, неисправен мотор.
В процессе вам потребуется умение паять и отпаивать контакты на печатной плате.
Перед началом убедитесь, что камера выключена.
Шаг 1

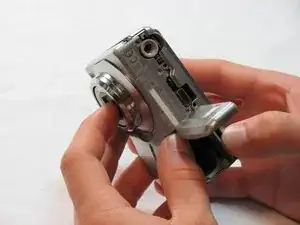

Сдвиньте крышку отсека батарей пальцем от центра камеры.
Крышка отсека батарей должна отскочить.
Если этого не происходит, аккуратно откройте крышку, приподнимая её со внешней нижней стороны камеры.
Шаг 2
Выньте старые батареи.
Шаг 3

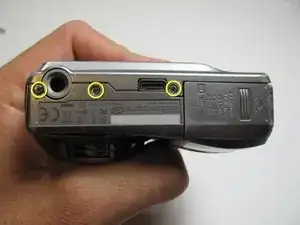

Выверните семь винтов на внешнем корпусе крестовой отверткой Phillips #00.
Все винты — 4.45 мм.
На стороне с портами 2 винта.
На правой стороне 2 винта.
На нижней стороне 3 винта.
Шаг 4
Убедитесь, что крышка батарей находится "вверх".

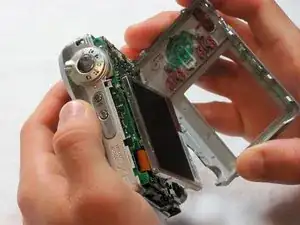

Снимите внешний корпус руками.
Шаг 5
ЖК-экран шарнирно закреплён внизу.
Поставьте большой палец в верхний правый угол ЖК-экрана.

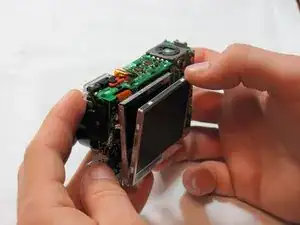

Вытащите ЖК-экран из внешнего корпуса большим пальцем.
Шаг 6

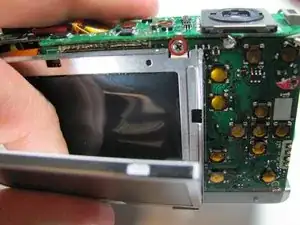

Удалите винт под ЖК-экраном крестовой отверткой Phillips #00. Длина винта 4.1 мм.
Шаг 7

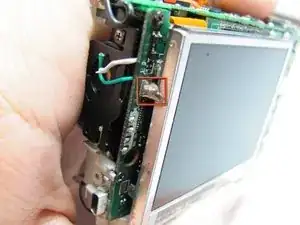

Отпаяйте два контакта.
Один на стороне с портом.
Один на нижней стороне.
Шаг 8

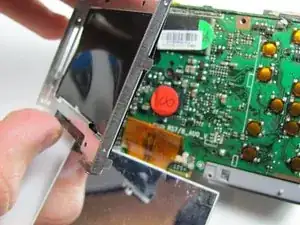

После отпайки корпуса ЖК-экрана осторожно снимите его пальцами.
Шаг 9

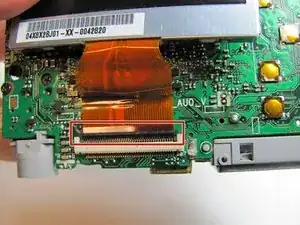

Поднимите чёрный фиксатор внизу ЖК-экрана кончиком пальца.
Шаг 10

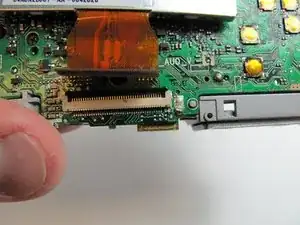

Извлеките шлейф ЖК-экрана из чёрного фиксатора.
Шаг 11

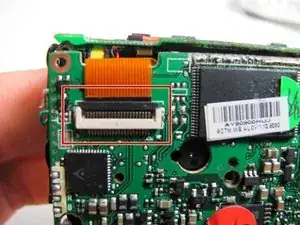

Кончиком пальца поднимите чёрный фиксатор в верхней части камеры.
Извлеките шлейф-коннектор из чёрного фиксатора.
Шаг 12

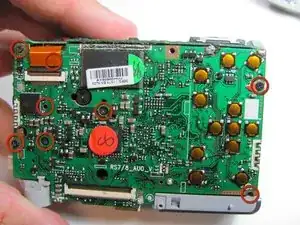

Удалите оставшиеся восемь винтов длиной 4.1 мм на задней панели крестовой отверткой Phillips #00.
Шаг 13

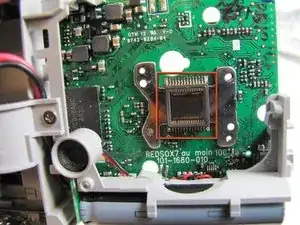

Отпаяйте верхние контакты.
В верхней средней части камеры находится ряд точек пайки в прямоугольной области.
В верхнем правом углу есть крупная точка пайки.
Шаг 14
Переверните камеру.

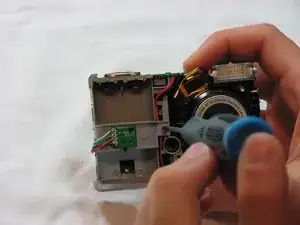

Удалите серебряный винт крышки батареи 2.2 мм.
Шаг 15
Переверните камеру.

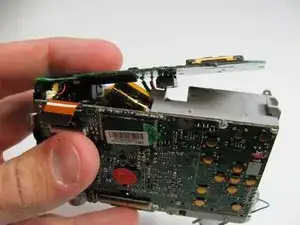

Выньте конденсатор из держателя на нижней стороне камеры пальцами.
Шаг 16

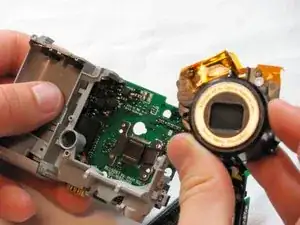

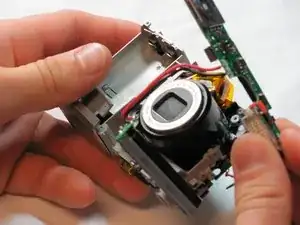

Снимите узел объектива пальцами.
Возможно, придётся пошевелить его вперёд-назад, пока он не освободится.

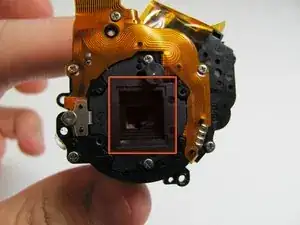

Не прикасайтесь к отмеченным областям. Это приведёт к получению размытых снимков.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
